Ejercicio Opció A - 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2024
Tema: Croquis y acotación de vistas · Del examen Ordinaria (2024)
Enunciado

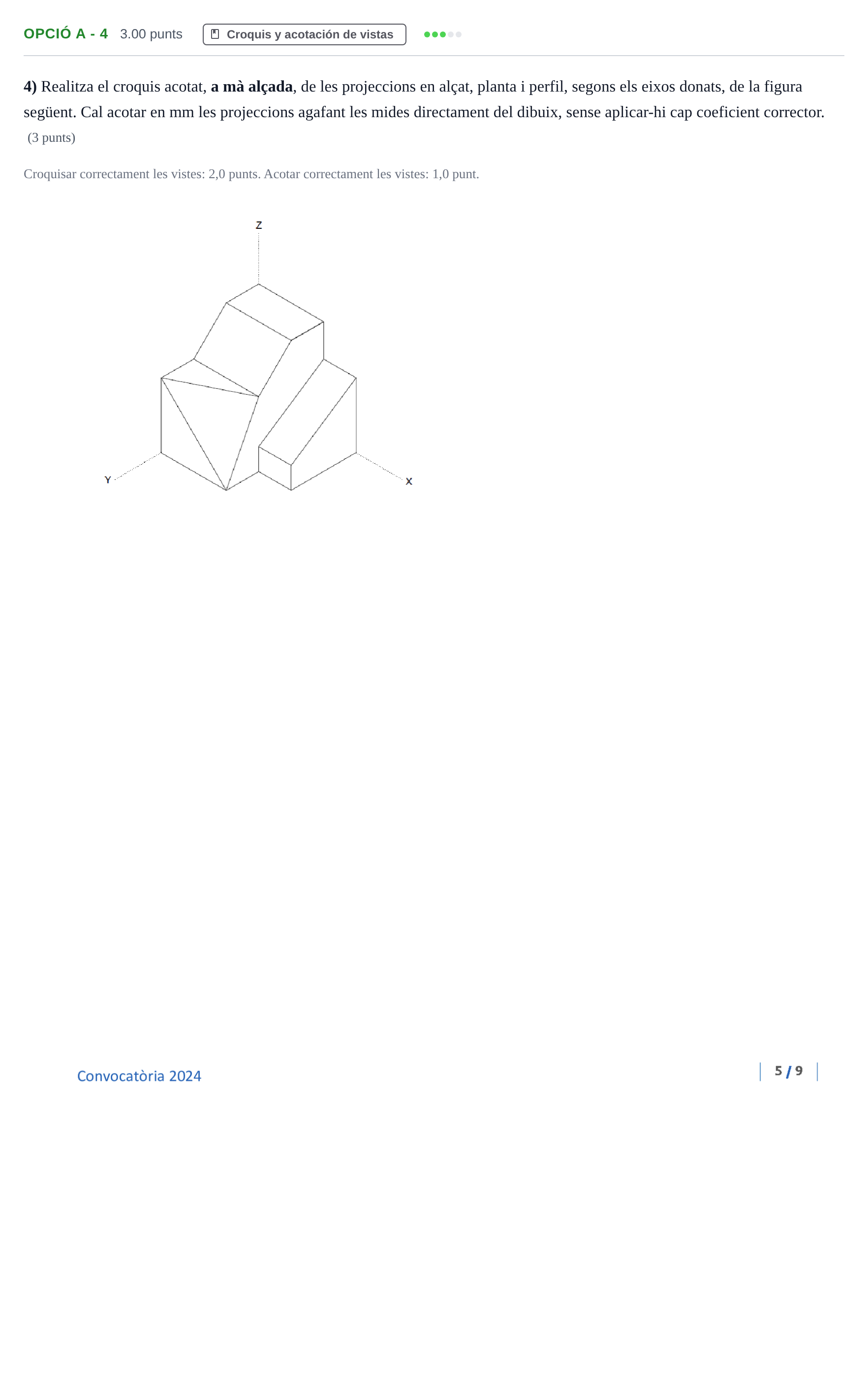

4) Realitza el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil, segons els eixos donats, de la figura següent. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector. (3 punts)
Croquisar correctament les vistes: 2,0 punts. Acotar correctament les vistes: 1,0 punt.
Solución
Según los criterios oficiales de corrección
4) Realitza el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil, segons els eixos donats, de la figura següent.
Solución: Croquis de les tres vistes principals (alçat, planta i perfil esquerre) disposades segons el sistema dièdric europeu, amb les arestes visibles i ocultes correctes i l'acotació en mm directament mesurada del dibuix.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
