Problema 7 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Extraordinaria 2025

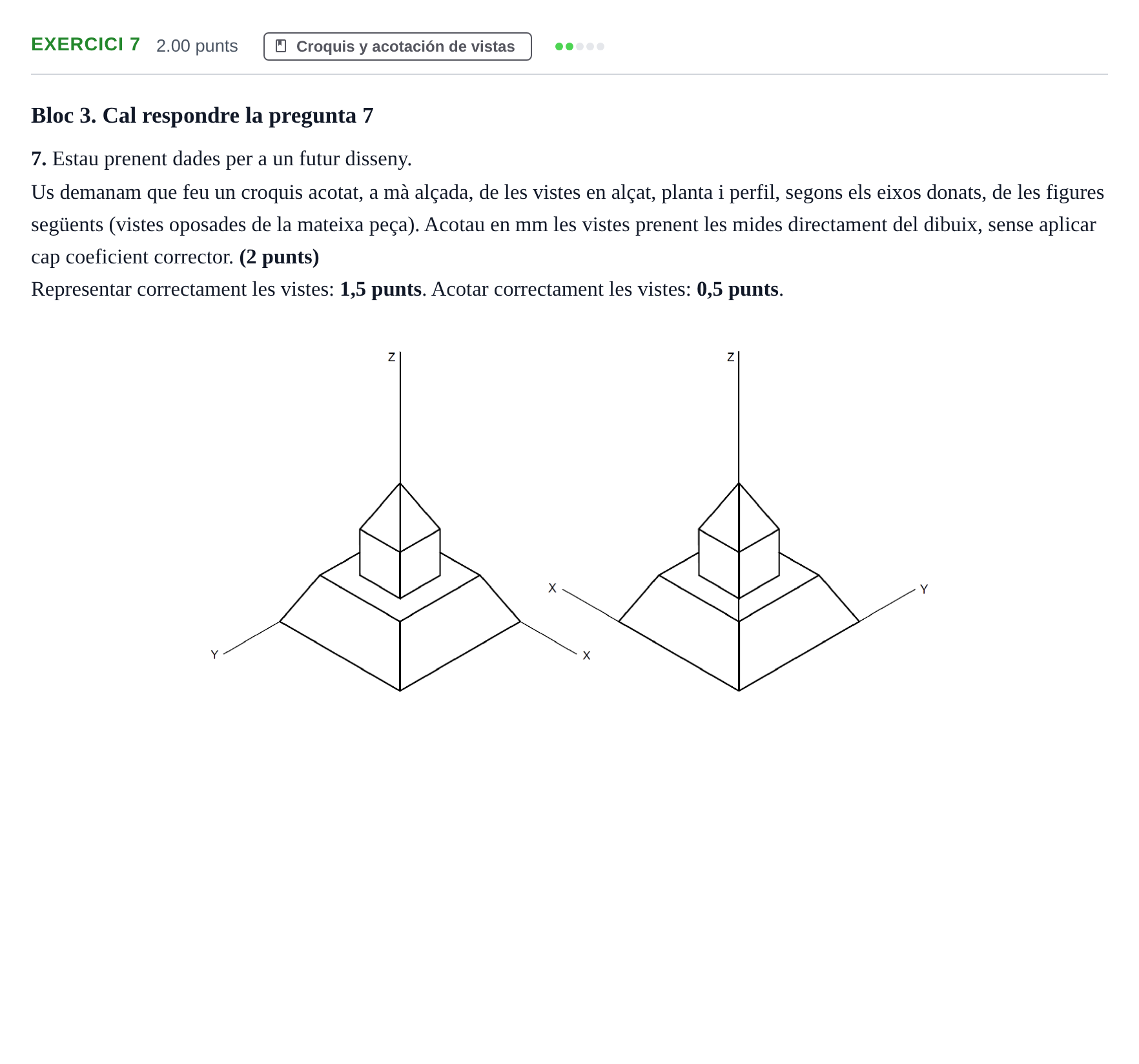

Feu un croquis acotat, a mà alçada, de les vistes en alçat, planta i perfil, segons els eixos donats, de les figures següents (vistes oposades de la mateixa peça). Acotau en mm les vistes prenent les mides directament del dibuix, sense aplicar cap coeficient corrector.

Solución: Descripció de la solució: - Alçat (pla XZ): Compost per la base tronco-piramidal (trapezi isòsceles amb base inferior més ampla), un cos prismàtic rectangular a sobre i coronat per una piràmide triangular de perfil (triangle isòsceles centrat). - Perfil (pla YZ): Donada la simetria quadrangular de la peça en tots els seus volums centrats, el perfil és idèntic en contorn a l'alçat (trapezi isòsceles, cos central recte i cúspide piramidal). - Planta (pla XY): Vista superior que mostra tres quadrats concèntrics: el contorn de la base major exterior del tronc de piràmide (amb les 4 arestes diagonals cap a la base menor), el quadrat de la base del prisma intermedi, i el quadrat de la base de la piràmide superior amb les dues diagonals marcant les 4 arestes que convergeixen al vèrtex superior. - Acotació: S'han d'acotar les cotes generals (alçàries totals i parcials, amplades de les bases quadrades) en mm segons les normes d'acotació, mesurades directament del dibuix.
