Ejercicio E2 · Ciencias Generales PAU Baleares Extraordinaria 2026
Tema: Cinemática, dinámica y estática · Del examen Extraordinaria (2026)
Enunciado

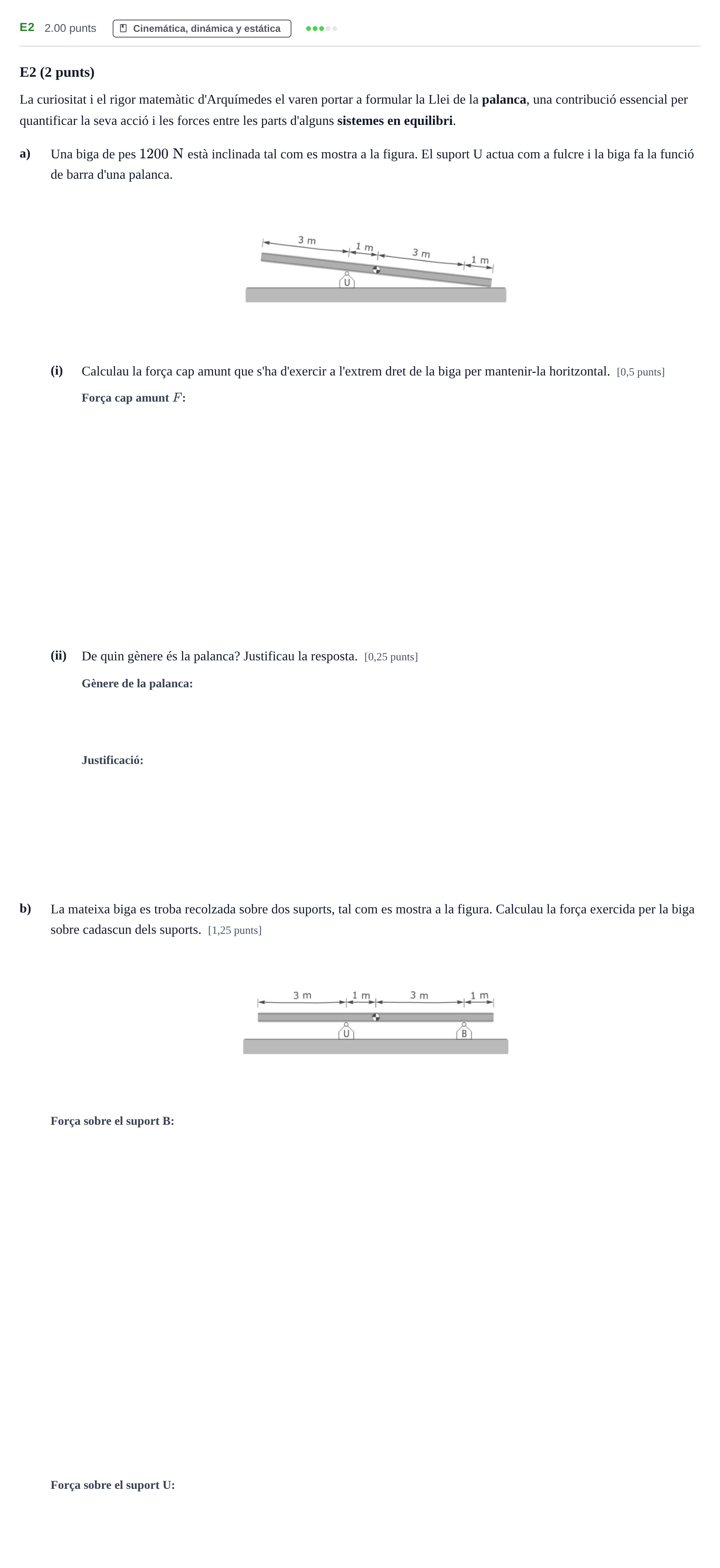

E2 (2 punts)
La curiositat i el rigor matemàtic d'Arquímedes el varen portar a formular la Llei de la palanca, una contribució essencial per quantificar la seva acció i les forces entre les parts d'alguns sistemes en equilibri.
a)
Una biga de pes està inclinada tal com es mostra a la figura. El suport U actua com a fulcre i la biga fa la funció de barra d'una palanca.
(i)
Calculau la força cap amunt que s'ha d'exercir a l'extrem dret de la biga per mantenir-la horitzontal. [0,5 punts]
(ii)
De quin gènere és la palanca? Justificau la resposta. [0,25 punts]
b)
La mateixa biga es troba recolzada sobre dos suports, tal com es mostra a la figura. Calculau la força exercida per la biga sobre cadascun dels suports. [1,25 punts]
Solución
Según los criterios oficiales de corrección
a) (i) Calculau la força cap amunt que s'ha d'exercir a l'extrem dret de la biga per mantenir-la horitzontal.
Solución: 240 N / 0,24 kN
a) (ii) De quin gènere és la palanca?
Solución: segon gènere / 2n gènere
a) (ii) Justificau la resposta sobre el gènere de la palanca.
Solución: perquè la força resistent és entre el fulcre i la força aplicada / perquè la resistència està al centre
b) Calculau la força exercida per la biga sobre el suport B.
Solución: 300 N / 0,3 kN
b) Calculau la força exercida per la biga sobre el suport U.
Solución: 900 N / 0,9 kN
