Pregunta 1. Opción B · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2026
Tema: Ensayo de tracción: ley de Hooke, módulo de Young y límite elástico · Del examen Extraordinaria (2026)
Enunciado

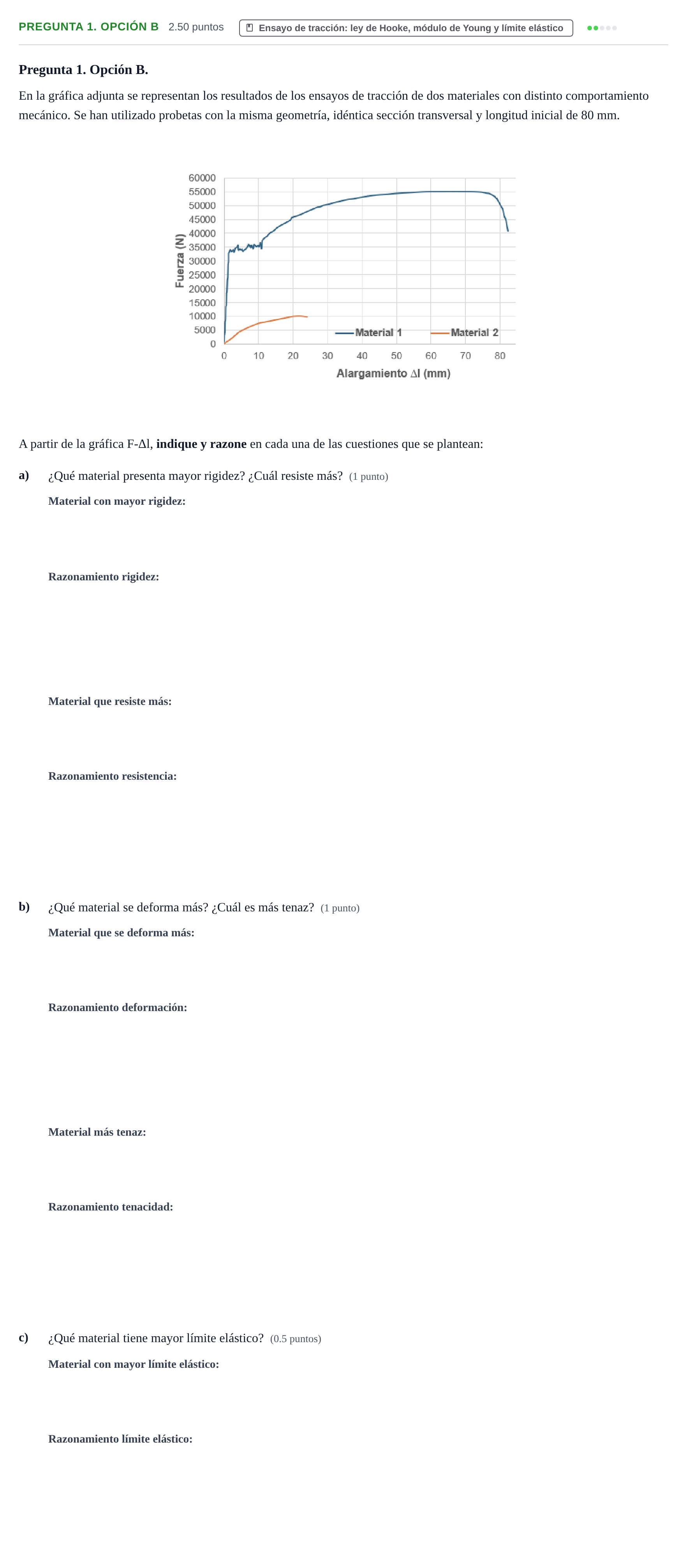

Pregunta 1. Opción B.
En la gráfica adjunta se representan los resultados de los ensayos de tracción de dos materiales con distinto comportamiento mecánico. Se han utilizado probetas con la misma geometría, idéntica sección transversal y longitud inicial de 80 mm.
A partir de la gráfica F-Δl, indique y razone en cada una de las cuestiones que se plantean:
a)
¿Qué material presenta mayor rigidez? ¿Cuál resiste más? (1 punto)
b)
¿Qué material se deforma más? ¿Cuál es más tenaz? (1 punto)
c)
¿Qué material tiene mayor límite elástico? (0.5 puntos)
Solución
Según los criterios oficiales de corrección
a) ¿Qué material presenta mayor rigidez?
Solución: Material 1
a) Razone qué material presenta mayor rigidez
Solución: La pendiente en la zona elástica inicial es mayor para el material 1, por lo que su módulo de elasticidad E es más alto.
a) ¿Cuál resiste más?
Solución: Material 1
a) Razone qué material resiste más
Solución: El material 1 alcanza una fuerza máxima mucho más alta (aprox. 55 kN frente a 10 kN), lo que implica mayor resistencia a tracción.
b) ¿Qué material se deforma más?
Solución: Material 1
b) Razone qué material se deforma más
Solución: El material 1 alcanza un alargamiento de rotura superior a 80 mm frente a unos 24 mm del material 2 para la misma longitud inicial.
b) ¿Cuál es más tenaz?
Solución: Material 1
b) Razone cuál es más tenaz
Solución: El área bajo la curva de tracción representa la tenacidad y es manifiestamente mayor para el material 1.
c) ¿Qué material tiene mayor límite elástico?
Solución: Material 1
c) Razone qué material tiene mayor límite elástico
Solución: La fuerza en el punto donde termina el comportamiento lineal es mucho mayor en el material 1 que en el material 2.
