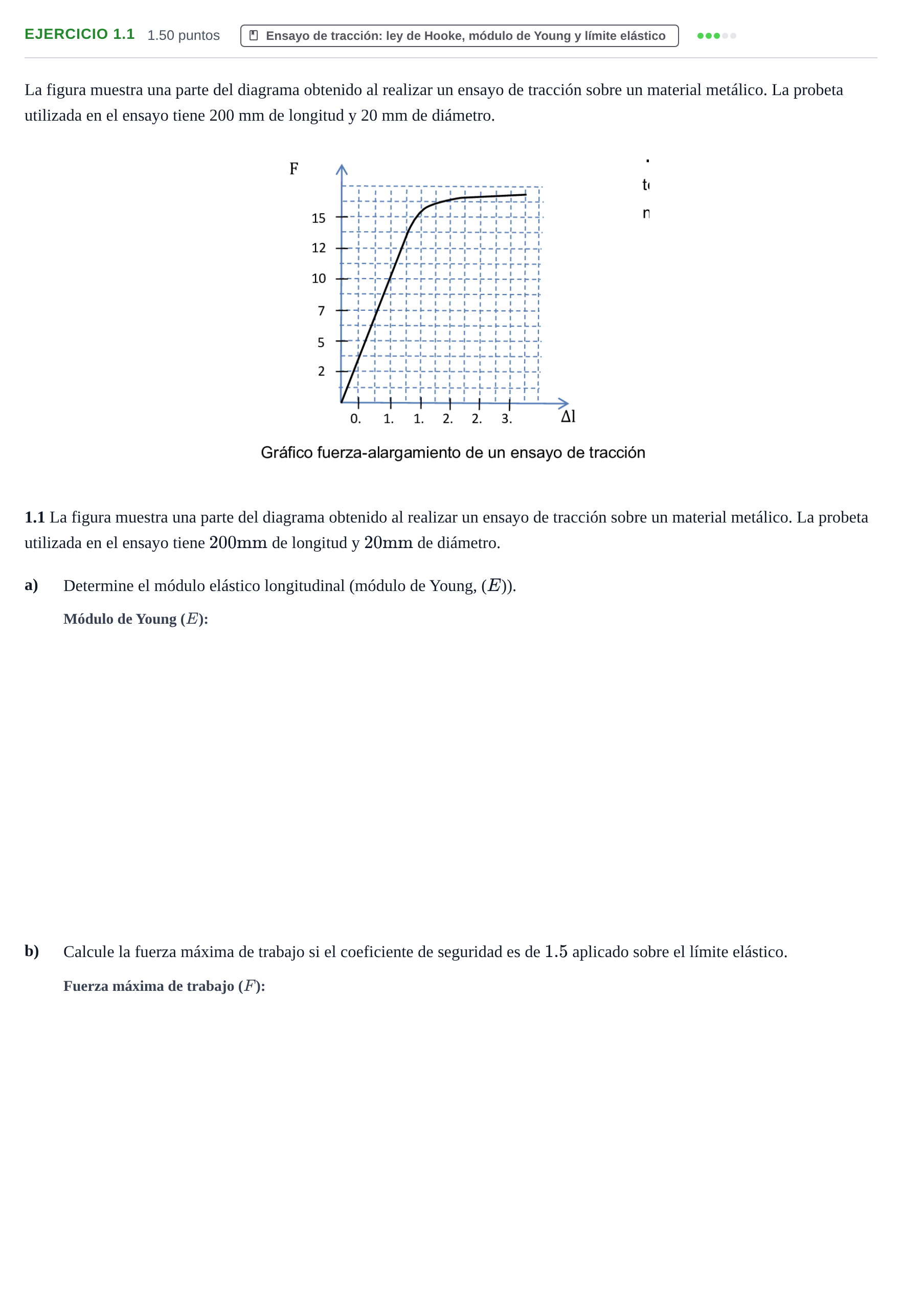

Ejercicio 1.1 - Ensayo de tracción · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2024

La figura muestra una parte del diagrama obtenido al realizar un ensayo de tracción sobre un material metálico. La probeta utilizada en el ensayo tiene 200 mm de longitud y 20 mm de diámetro.

1.1 La figura muestra una parte del diagrama obtenido al realizar un ensayo de tracción sobre un material metálico. La probeta utilizada en el ensayo tiene $200\ \mathrm{mm}$ de longitud y $20\ \mathrm{mm}$ de diámetro.

a)

Determine el módulo elástico longitudinal (módulo de Young, ($E$)).

b)

Calcule la fuerza máxima de trabajo si el coeficiente de seguridad es de $1.5$ aplicado sobre el límite elástico.
