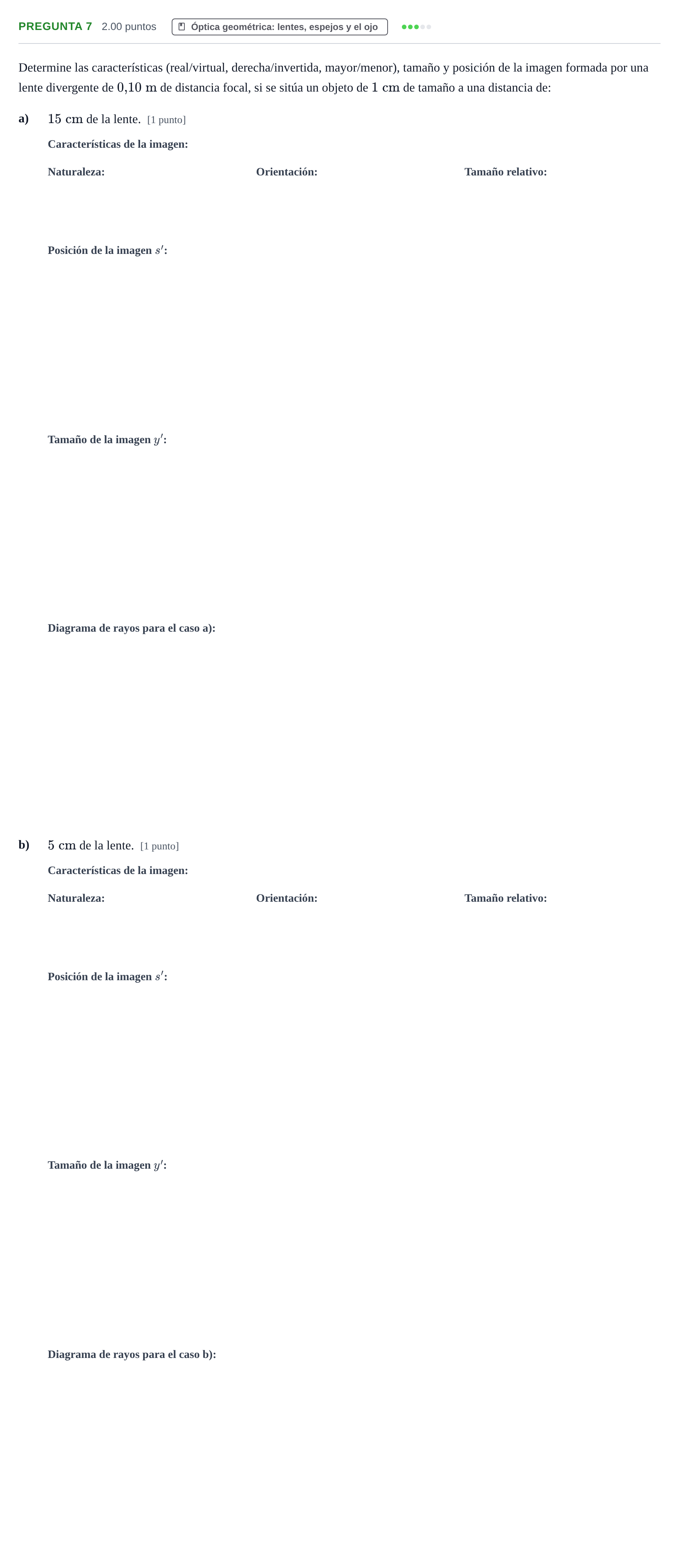

Pregunta 7 · Física PAU Asturias Ordinaria 2023

a) Características de la imagen para s = 15 cm

Solución: Virtual, derecha y de menor tamaño que el objeto

a) Posición de la imagen s'

Solución: $-0{,}06$ m / $-6$ cm

a) Tamaño de la imagen y'

Solución: $0{,}004$ m / $0{,}4$ cm / $4$ mm

b) Características de la imagen para s = 5 cm

Solución: Virtual, derecha y de menor tamaño que el objeto

b) Posición de la imagen s'

Solución: $-0{,}033$ m / $-3{,}33$ cm

b) Tamaño de la imagen y'

Solución: $0{,}0066$ m / $0{,}66$ cm / $6{,}6$ mm

Realice en ambos casos el diagrama de rayos correspondiente

Solución: Caso a): Caso b):
