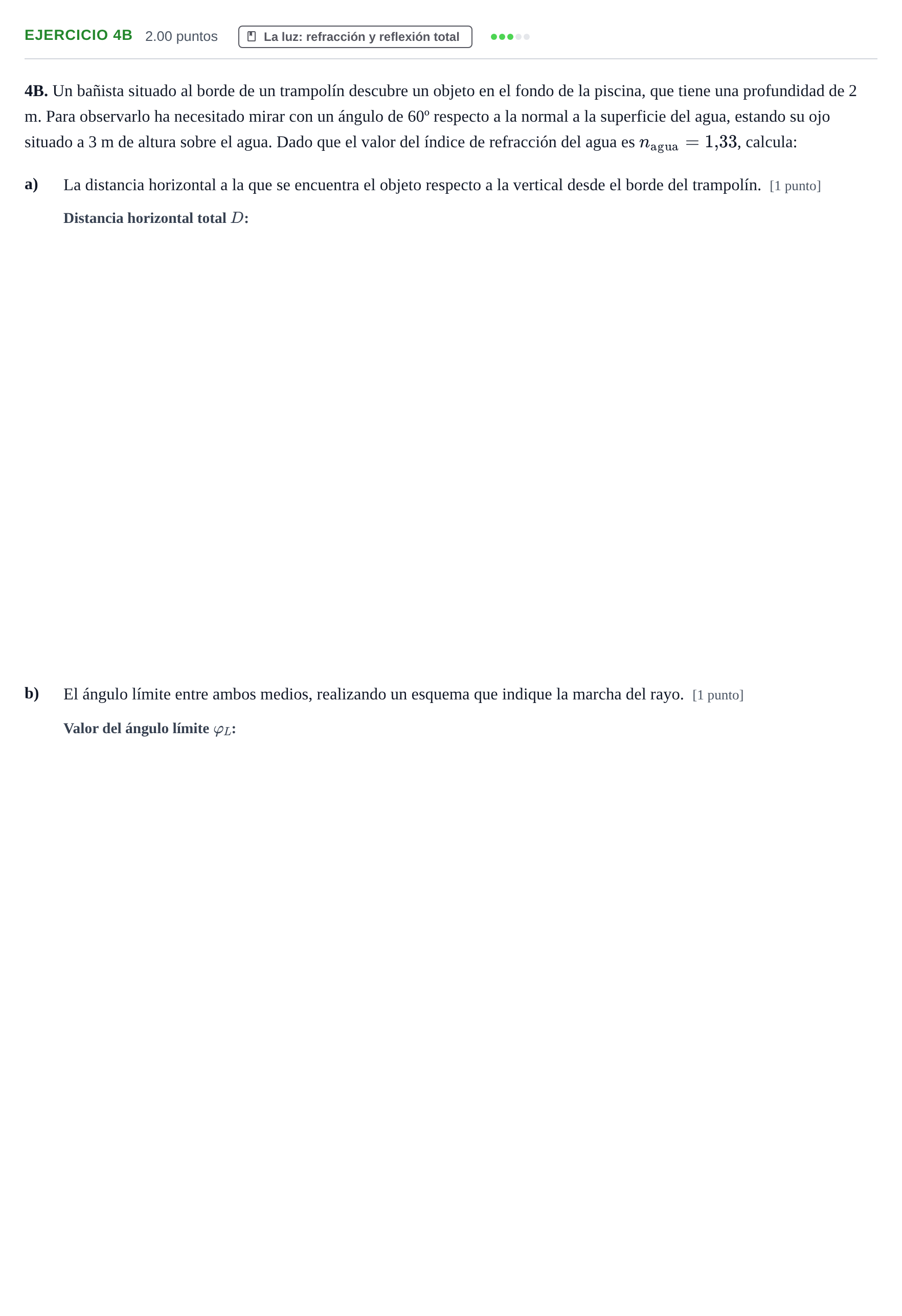

Ejercicio 4B · Física PAU Asturias Ordinaria 2022

a) La distancia horizontal a la que se encuentra el objeto respecto a la vertical desde el borde del trampolín.

Solución: $6{,}92\text{ m}$ / $6{,}9\text{ m}$ / $692\text{ cm}$

b) El ángulo límite entre ambos medios

Solución: $48^\circ\, 45'$ / $48{,}75^\circ$ / $48{,}8^\circ$ / $0{,}851\text{ rad}$

b) Realizando un esquema que indique la marcha del rayo.

Solución: Esquema de la marcha del rayo donde la luz incide desde el agua ($n_{\text{agua}} = 1{,}33$) hacia la superficie con el aire ($n_{\text{aire}} = 1$) con el ángulo límite $\varphi_L$, refractándose a lo largo de la superficie con un ángulo de refracción $\varphi_r = 90^\circ$ respecto a la normal.
