Ejercicio 3. Opción B · Dibujo técnico II PAU Asturias Ordinaria 2026

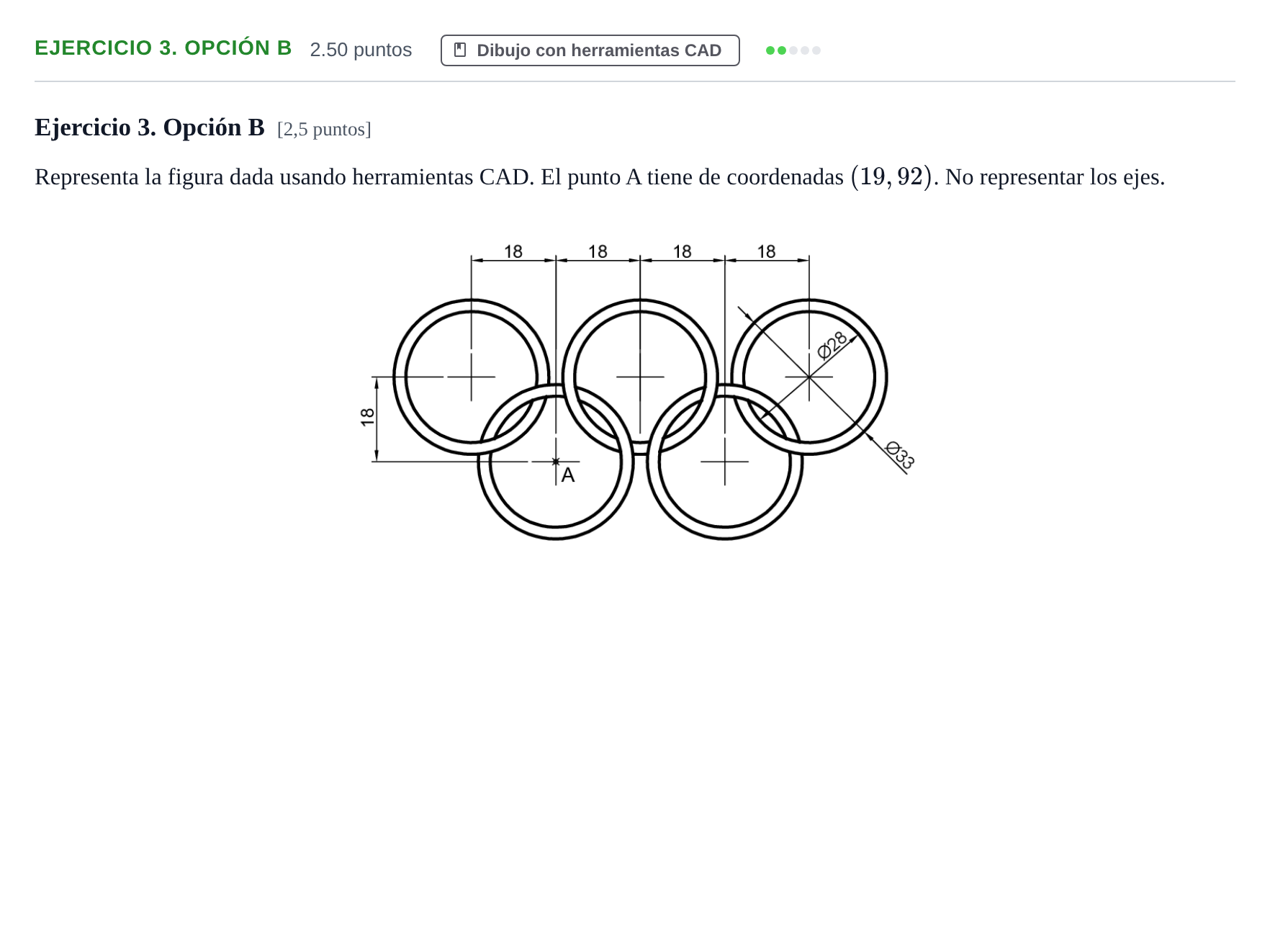

Representa la figura dada usando herramientas CAD. El punto A tiene de coordenadas (19, 92). No representar los ejes.

Solución: Figura de los cinco aros entrelazados construida con CAD respetando los diámetros $\varnothing 28$ y $\varnothing 33$, la separación entre centros de 18 unidades y la posición del punto A en $(19, 92)$.
