Ejercicio 3. Opción A · Dibujo técnico II PAU Asturias Ordinaria 2026
Tema: Dibujo con herramientas CAD · Del examen Ordinaria (2026)
Enunciado
Ejercicio 3. Opción A [2,5 puntos]

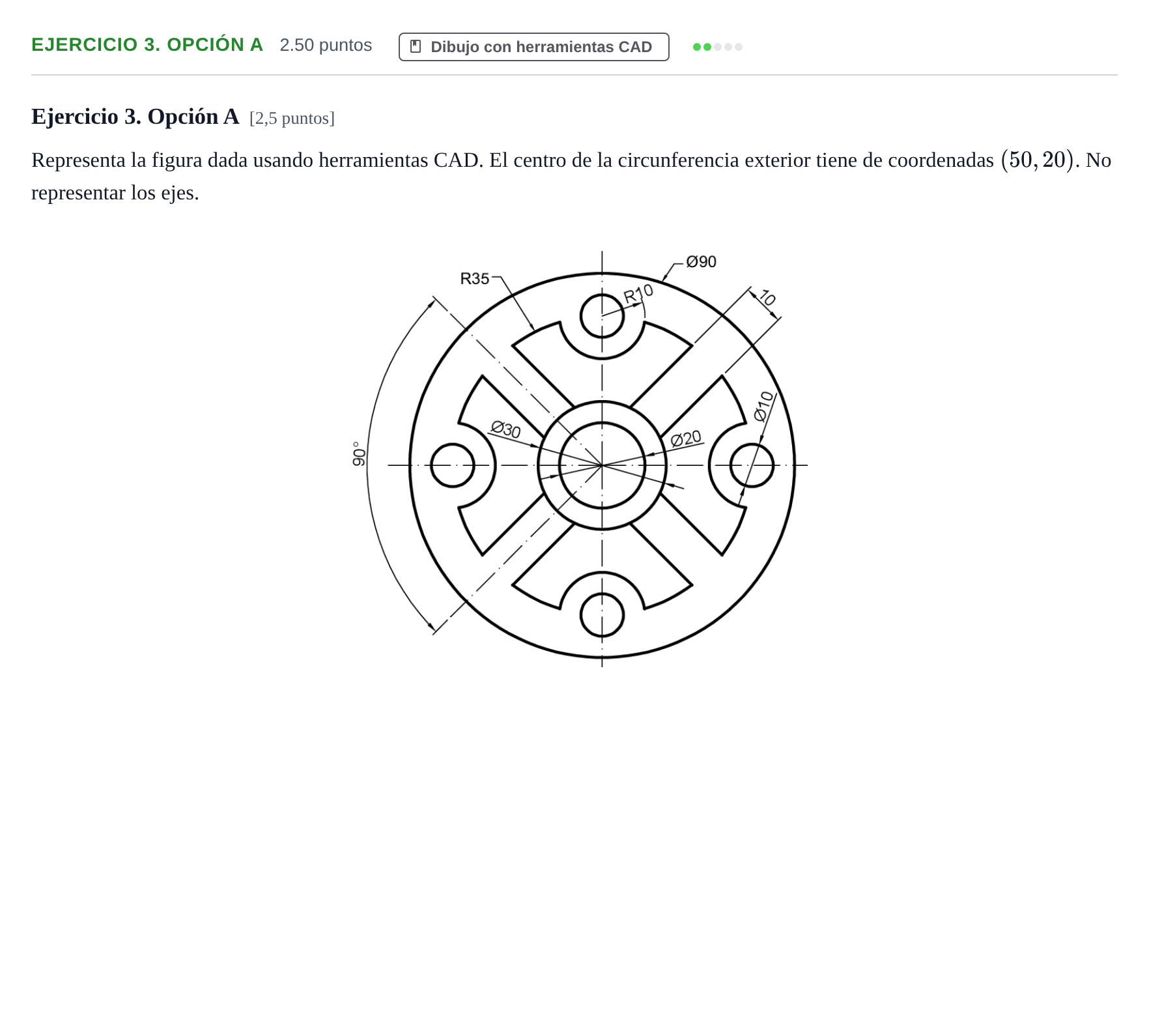

Representa la figura dada usando herramientas CAD. El centro de la circunferencia exterior tiene de coordenadas . No representar los ejes.
Solución
Según los criterios oficiales de corrección
Representa la figura dada usando herramientas CAD. El centro de la circunferencia exterior tiene de coordenadas (50, 20). No representar los ejes.
Solución: Figura completa modelada en CAD respetando las cotas dadas y situando el centro de la circunferencia exterior en .
