Ejercicio 3. Opción A · Dibujo técnico II PAU Asturias Ordinaria 2025

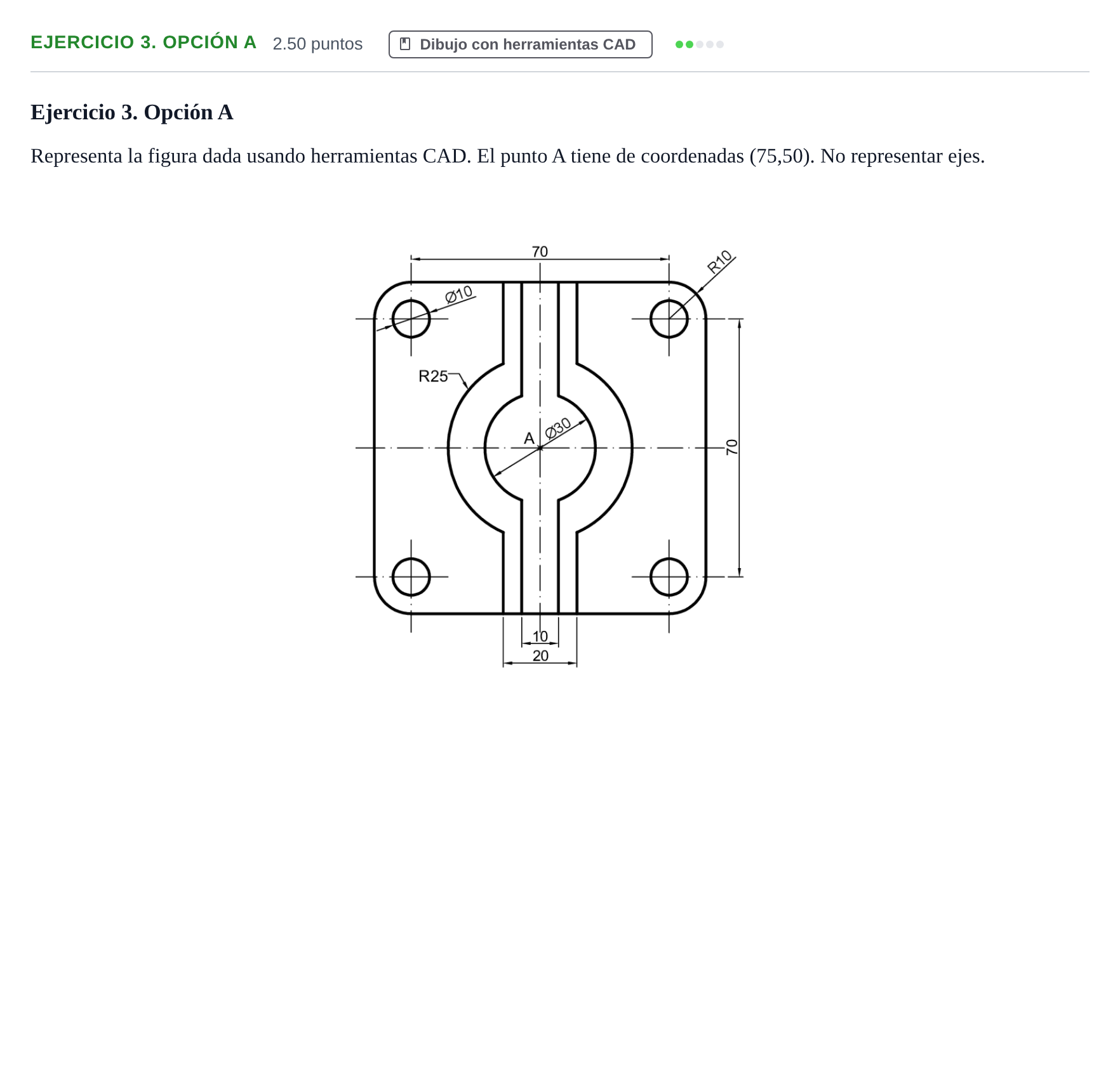

Representa la figura dada usando herramientas CAD. El punto A tiene de coordenadas (75,50). No representar ejes.

Solución: Figura plana trazada con precisión según las cotas indicadas: - Contorno exterior cuadrado de $70\times 70\text{ mm}$ centrado en A, con redondeos en las 4 esquinas de radio $R = 10\text{ mm}$. - 4 orificios circulares de diámetro $\varnothing 10\text{ mm}$ concéntricos a los redondeos de las esquinas. - Región central: orificio circular de $\varnothing 30\text{ mm}$ centrado en A, corona exterior de radio $R = 25\text{ mm}$. - Ranura vertical pasante central de anchura $10\text{ mm}$ (interior) y resalte o separación de anchura $20\text{ mm}$ (exterior), enlazando tangencialmente con los arcos concéntricos.
