Apartado 1.b · Tecnología e Ingeniería II PAU Aragón Ordinaria 2026
Tema: Sistemas automáticos: lazo abierto y cerrado, diagramas de bloques y estabilidad · Del examen Ordinaria (2026)

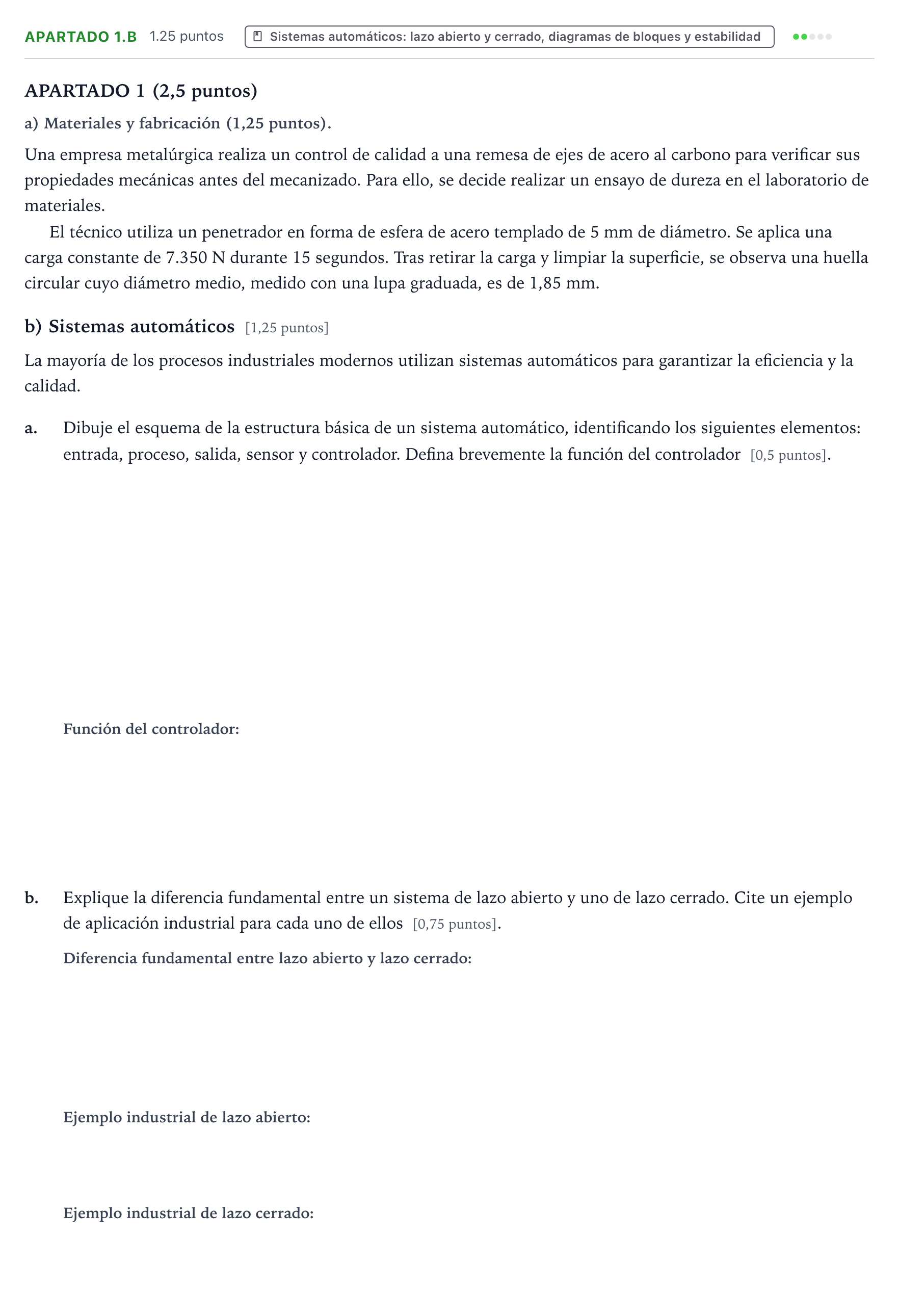

Enunciado
APARTADO 1 (2,5 puntos)
a) Materiales y fabricación (1,25 puntos).
Una empresa metalúrgica realiza un control de calidad a una remesa de ejes de acero al carbono para verificar sus propiedades mecánicas antes del mecanizado. Para ello, se decide realizar un ensayo de dureza en el laboratorio de materiales.
El técnico utiliza un penetrador en forma de esfera de acero templado de 5 mm de diámetro. Se aplica una carga constante de 7.350 N durante 15 segundos. Tras retirar la carga y limpiar la superficie, se observa una huella circular cuyo diámetro medio, medido con una lupa graduada, es de 1,85 mm.
b) Sistemas automáticos [1,25 puntos]
La mayoría de los procesos industriales modernos utilizan sistemas automáticos para garantizar la eficiencia y la calidad.
a.
Dibuje el esquema de la estructura básica de un sistema automático, identificando los siguientes elementos: entrada, proceso, salida, sensor y controlador. Defina brevemente la función del controlador [0,5 puntos].
b.
Explique la diferencia fundamental entre un sistema de lazo abierto y uno de lazo cerrado. Cite un ejemplo de aplicación industrial para cada uno de ellos [0,75 puntos].
Solución
Según los criterios oficiales de corrección
a. Dibuje el esquema de la estructura básica de un sistema automático, identificando los siguientes elementos: entrada, proceso, salida, sensor y controlador
Solución: Esquema de bloques en lazo cerrado que contiene: señal de entrada que llega a un comparador, elementos de control (controlador), proceso (planta), señal de salida, y la realimentación desde la salida hacia el comparador a través del sensor.
a. Defina brevemente la función del controlador
Solución: El controlador recibe la señal de error (diferencia entre la consigna o entrada y la señal medida por el sensor) y genera la señal de control oportuna para actuar sobre el proceso y corregir las desviaciones.
b. Explique la diferencia fundamental entre un sistema de lazo abierto y uno de lazo cerrado
Solución: La diferencia esencial entre estos dos sistemas radica en si la variable de salida (el resultado real del proceso) influye o no en la acción de control que realiza el sistema.
b. Cite un ejemplo de aplicación industrial de lazo abierto
Solución: Cinta transportadora que avanza a velocidad prefijada sin medir el flujo de piezas / Horno con temporizador fijo / Sistema de llenado por tiempo prefijado
b. Cite un ejemplo de aplicación industrial de lazo cerrado
Solución: Control de temperatura de un horno industrial con termopar / Brazo robótico con encoder de posición / Control de nivel de un depósito con boya o transductor
