Problema 5 · Tecnología e Ingeniería II PAU Aragón Ordinaria 2024
Tema: Neumática e hidráulica: cilindros y circuitos · Del examen Ordinaria (2024)

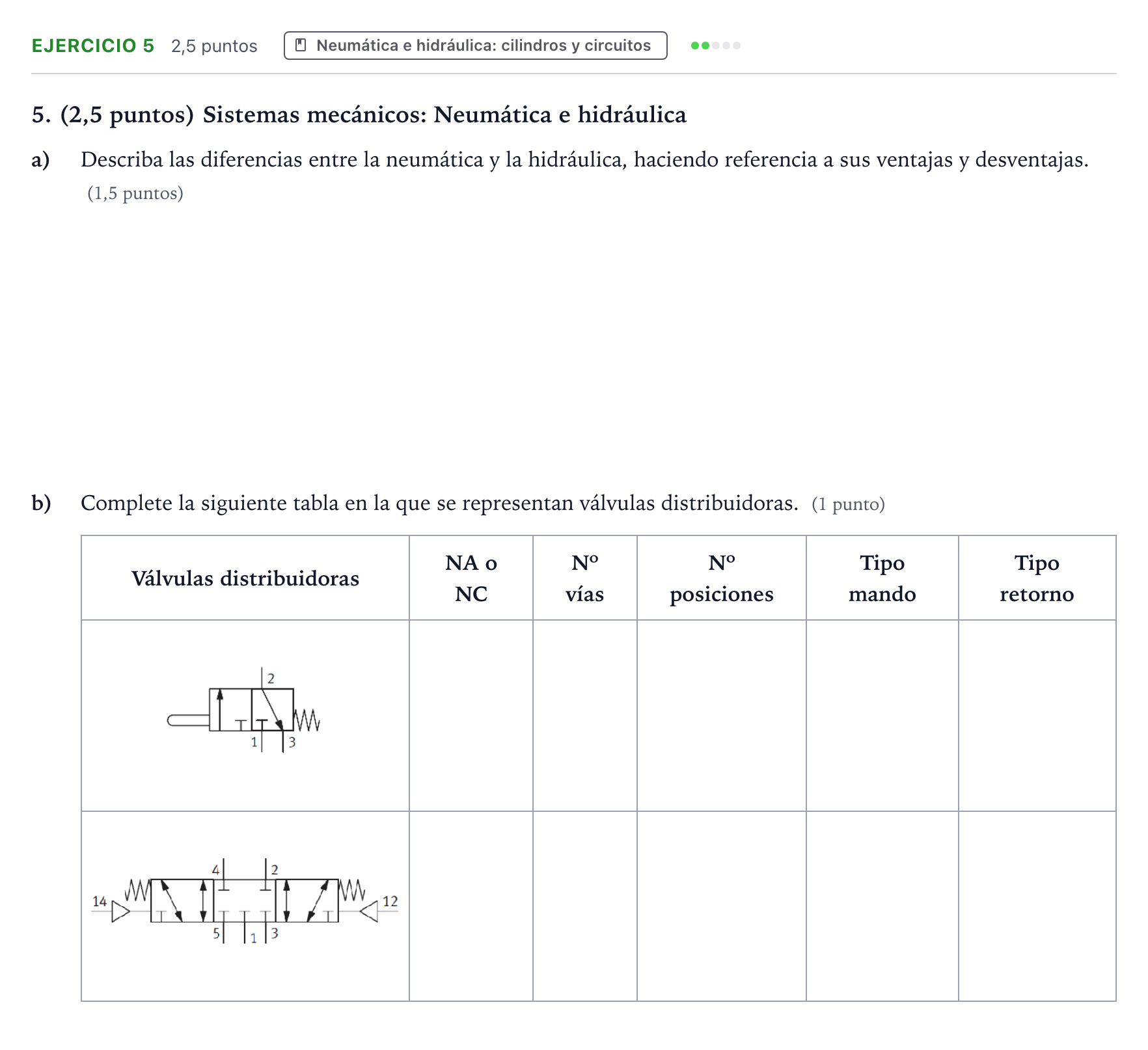

Enunciado
5. (2,5 puntos) Sistemas mecánicos: Neumática e hidráulica
a)
Describa las diferencias entre la neumática y la hidráulica, haciendo referencia a sus ventajas y desventajas. (1,5 puntos)
b)
Complete la siguiente tabla en la que se representan válvulas distribuidoras. (1 punto)
Válvulas distribuidoras
NA o NC
Nº vías
Nº posiciones
Tipo mando
Tipo retorno
Solución
Según los criterios oficiales de corrección
a) Describa las diferencias entre la neumática y la hidráulica, haciendo referencia a sus ventajas y desventajas. (1,5 puntos)
Solución: Comparativa entre neumática e hidráulica segón fluido, circuito, transmisión, fuerza, estabilidad, usos y costes.
Válvula 1: NA o NC
Solución: NC
Válvula 1: Nº vías
Solución: 3
Válvula 1: Nº posiciones
Solución: 2
Válvula 1: Tipo mando
Solución: Pulsador mecánico (por leva o palpador)
Válvula 1: Tipo retorno
Solución: Resorte / Muelle
Válvula 2: NA o NC
Solución: NC
Válvula 2: Nº vías
Solución: 5
Válvula 2: Nº posiciones
Solución: 3
Válvula 2: Tipo mando
Solución: Neumático doble
Válvula 2: Tipo retorno
Solución: Resorte doble / Centrado por muelles
