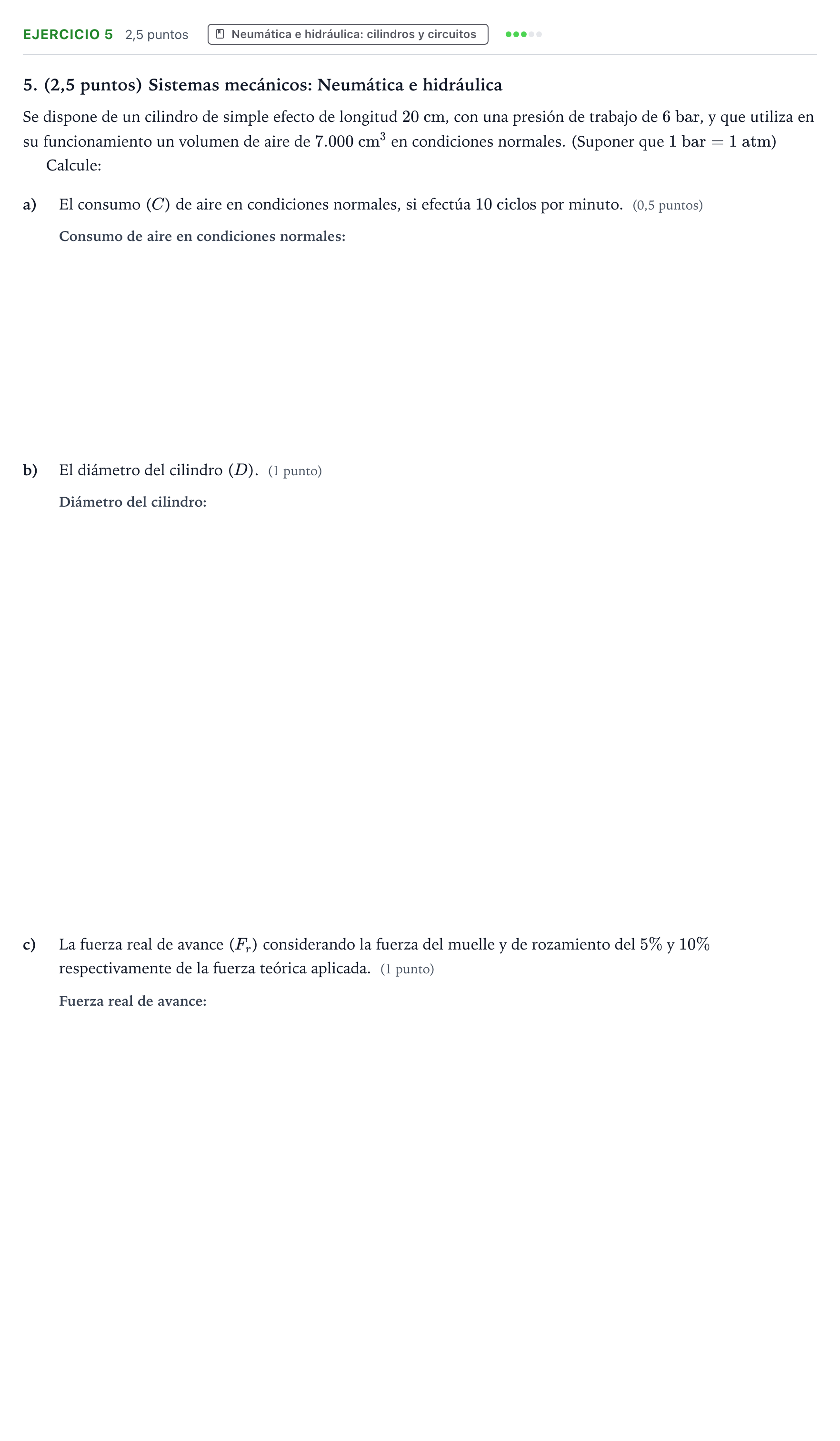

Problema 5 · Tecnología e Ingeniería II PAU Aragón Extraordinaria 2024

5. (2,5 puntos) Sistemas mecánicos: Neumática e hidráulica

Se dispone de un cilindro de simple efecto de longitud $20\text{ cm}$, con una presión de trabajo de $6\text{ bar}$, y que utiliza en su funcionamiento un volumen de aire de $7.000\text{ cm}^3$ en condiciones normales. (Suponer que $1\text{ bar} = 1\text{ atm}$)

Calcule:

a)

El consumo ($C$) de aire en condiciones normales, si efectúa $10\text{ ciclos}$ por minuto. (0,5 puntos)

b)

El diámetro del cilindro ($D$). (1 punto)

c)

La fuerza real de avance ($F_r$) considerando la fuerza del muelle y de rozamiento del $5\%$ y $10\%$ respectivamente de la fuerza teórica aplicada. (1 punto)
