Cuestión 6.2 - Afinidad · Dibujo técnico II PAU Aragón Ordinaria 2022

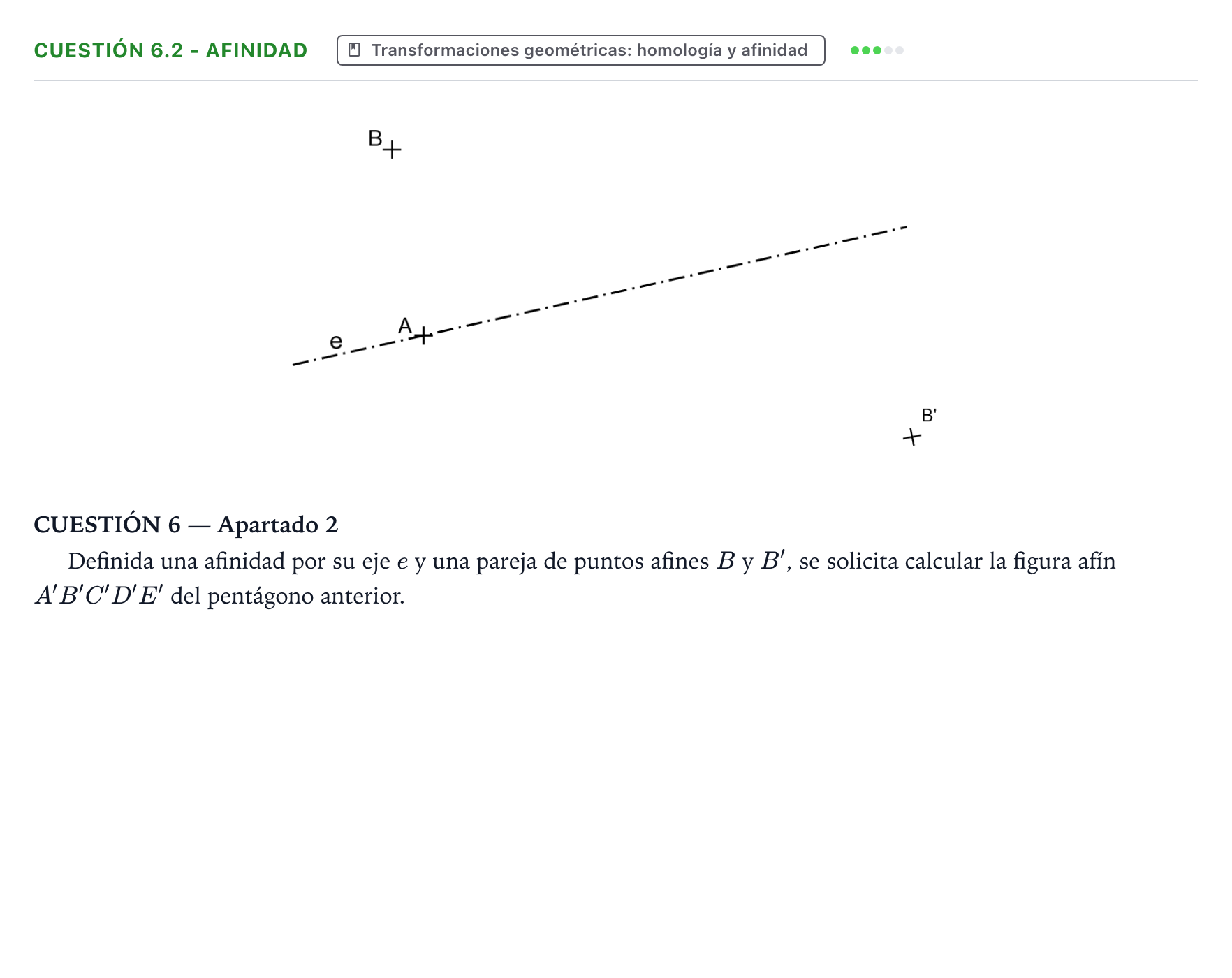

2) Definida una afinidad por su eje e y una pareja de puntos afines B y B', se solicita calcular la figura afín A'B'C'D'E' del pentágono anterior.

Solución: Construcción de la figura afín $A'B'C'D'E'$ trazando paralelas a la dirección de afinidad $BB'$ por los vértices $C, D, E$, aprovechando los puntos dobles de corte de las rectas del pentágono con el eje $e$ (con $A' \equiv A$ por estar en el eje).
