Cuestión 6 · Dibujo técnico II PAU Aragón Extraordinaria 2021

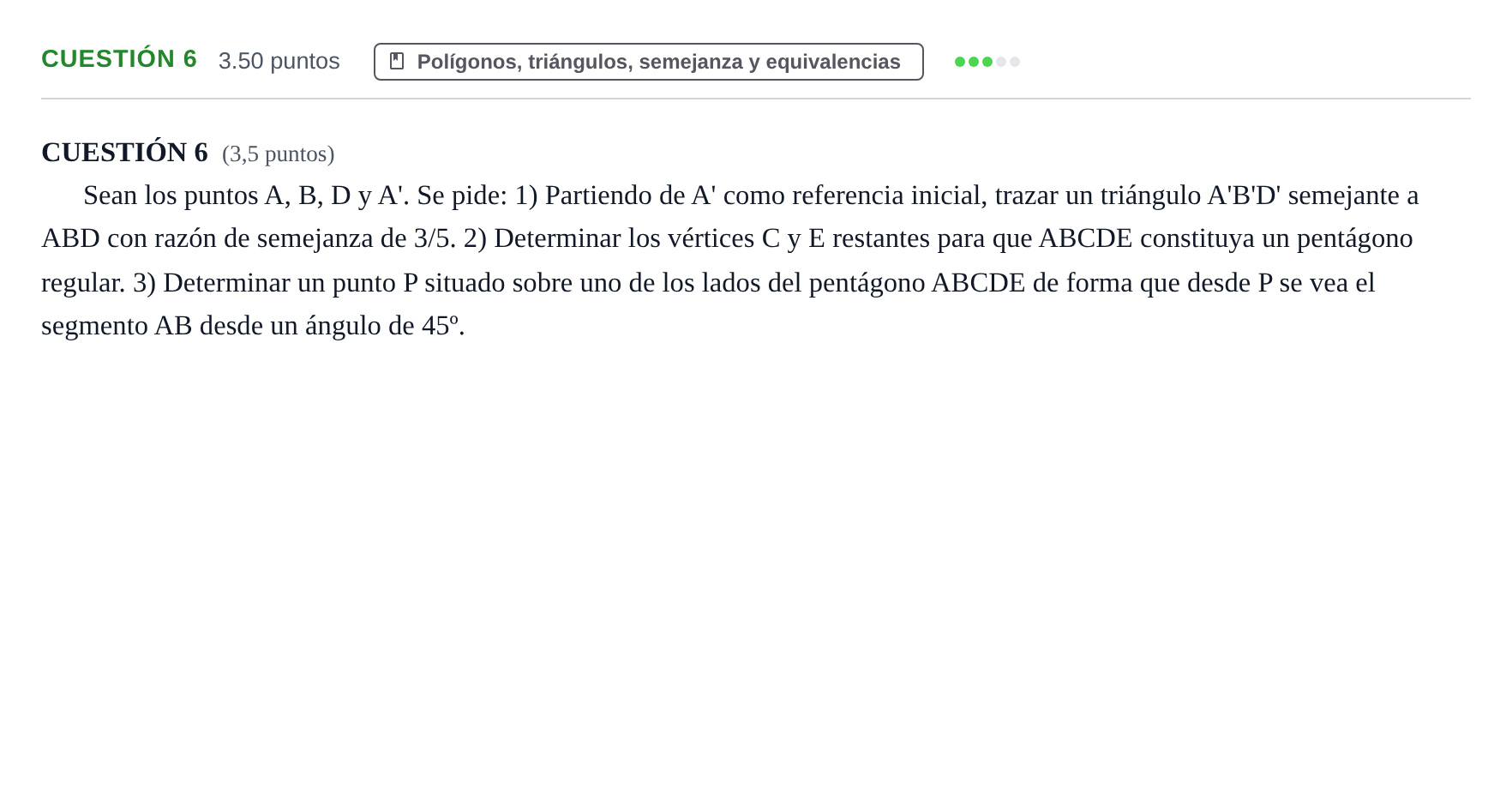

1) Partiendo de A' como referencia inicial, trazar un triángulo A'B'D' semejante a ABD con razón de semejanza de 3/5. 2) Determinar los vértices C y E restantes para que ABCDE constituya un pentágono regular. 3) Determinar un punto P situado sobre uno de los lados del pentágono ABCDE de forma que desde P se vea el segmento AB desde un ángulo de 45º.

Solución: 1) Trazado del triángulo A'B'D' semejante a ABD con razón 3/5 a partir de A'. 2) Construcción del pentágono regular ABCDE determinando los vértices C y E conocidos el lado AB y la diagonal AD. 3) Trazado del arco capaz de 45º del segmento AB e intersección de dicho arco con los lados del pentágono para localizar el punto P.
