Apartado 4 - Opción A · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2026

Tema: Circuitos de corriente alterna RLC · Del examen Ordinaria Suplente 2 (2026)

Enunciado

APARTADO 4

OPCIÓN A. Sistemas eléctricos y electrónicos. (2,5 puntos)

En la placa de características de un aparato de aire acondicionado se indica lo siguiente: alimentación monofásica de 230 V y 50 Hz, potencia 1 090 W e intensidad 5,0 A. Considerando que la carga está formada por una inductancia y una resistencia en serie, se pide:

Factor de potencia, potencia reactiva, impedancia total e impedancia de cada uno de los elementos que la forman. (1,5 puntos)

Triángulo de potencias y ángulo de desfase entre tensión e intensidad. (1 punto)

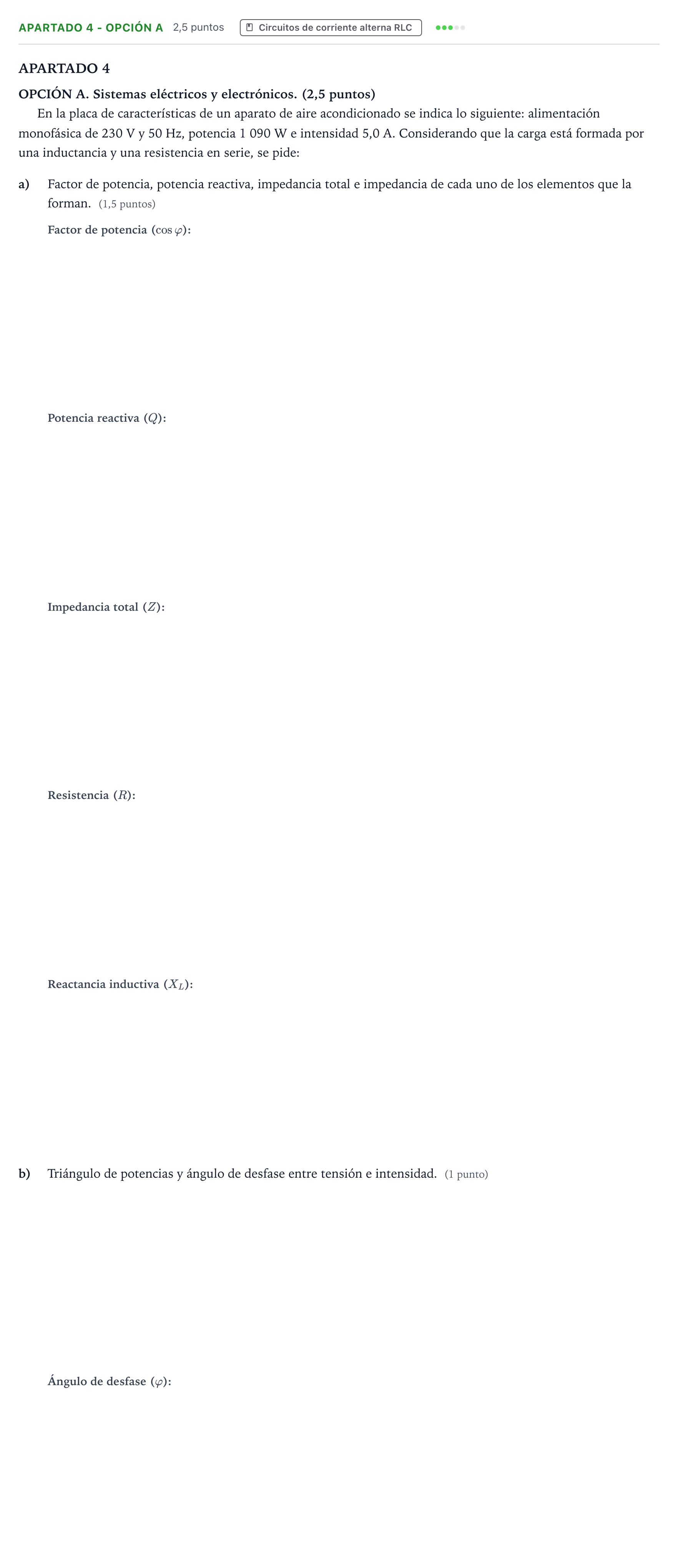

Enunciado: Apartado 4 - Opción A · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2026

Solución

Solución de AprenAI (no es la oficial)

a) Factor de potencia

Solución: $0{,}948$ / $0{,}95$

a) Potencia reactiva

Solución: $366{,}61$ var / $0{,}367$ kvar / $0{,}36661$ kvar

a) Impedancia total

Solución: $46$ Ω / $0{,}046$ kΩ

a) Resistencia del circuito

Solución: $43{,}6$ Ω / $0{,}0436$ kΩ

Las soluciones de los 3 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
