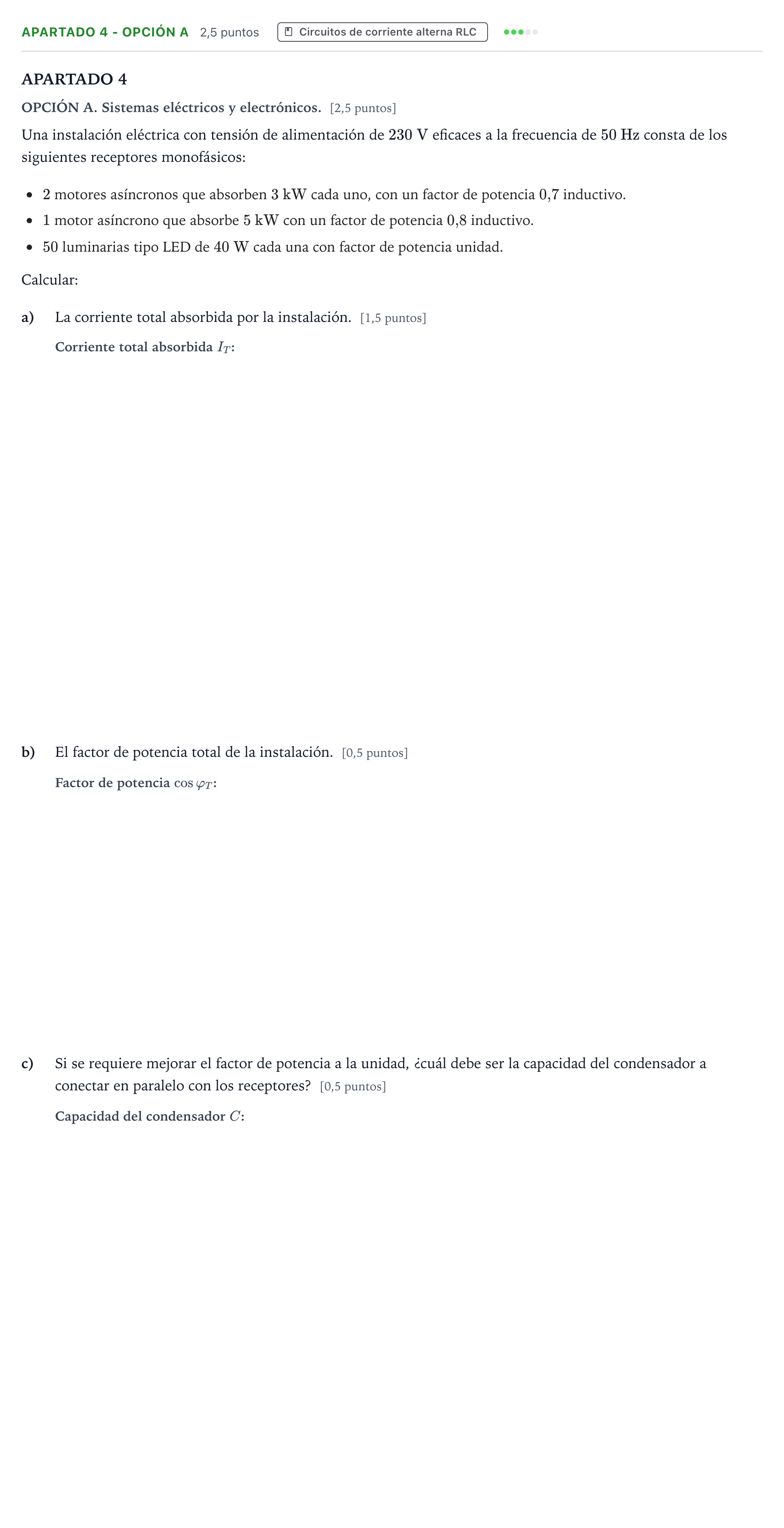

Apartado 4 - Opción A · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 1 2026

APARTADO 4

OPCIÓN A. Sistemas eléctricos y electrónicos. [2,5 puntos]

Una instalación eléctrica con tensión de alimentación de $230\text{ V}$ eficaces a la frecuencia de $50\text{ Hz}$ consta de los siguientes receptores monofásicos:

$2$ motores asíncronos que absorben $3\text{ kW}$ cada uno, con un factor de potencia $0{,}7$ inductivo.

$1$ motor asíncrono que absorbe $5\text{ kW}$ con un factor de potencia $0{,}8$ inductivo.

$50$ luminarias tipo LED de $40\text{ W}$ cada una con factor de potencia unidad.

Calcular:

a)

La corriente total absorbida por la instalación. [1,5 puntos]

b)

El factor de potencia total de la instalación. [0,5 puntos]

c)

Si se requiere mejorar el factor de potencia a la unidad, ¿cuál debe ser la capacidad del condensador a conectar en paralelo con los receptores? [0,5 puntos]
