Ejercicio B.1 · Física PAU Andalucía Ordinaria Suplente 2021

Tema: Campo electromagnético · Del examen Ordinaria Suplente (2021)

Enunciado

B.1.

a)

Por dos conductores rectilíneos muy largos y paralelos circulan corrientes de la misma intensidad y sentido. Explique razonadamente con la ayuda de esquemas:

i) La dirección y el sentido del campo magnético creado por cada corriente en la región que les rodea.

ii) La dirección y el sentido de la fuerza que actúa sobre cada conductor.

b)

Considere dos conductores rectilíneos, muy largos, paralelos y separados 0,06 m0{,}06\text{ m}, por los que circulan corrientes de 9 A9\text{ A} y 15 A15\text{ A} en el mismo sentido.

i) Dibuje en un esquema el vector campo magnético resultante en el punto medio de la línea que une ambos conductores y razone su dirección y sentido.

ii) En la región entre los conductores, ¿a qué distancia del conductor por el que circulan 9 A9\text{ A} se anula el campo magnético? Justifique su respuesta.

Dato:

μ0=4π⋅10−7 T⋅m⋅A−1\mu_0 = 4\pi\cdot 10^{-7}\text{ T}\cdot\text{m}\cdot\text{A}^{-1}

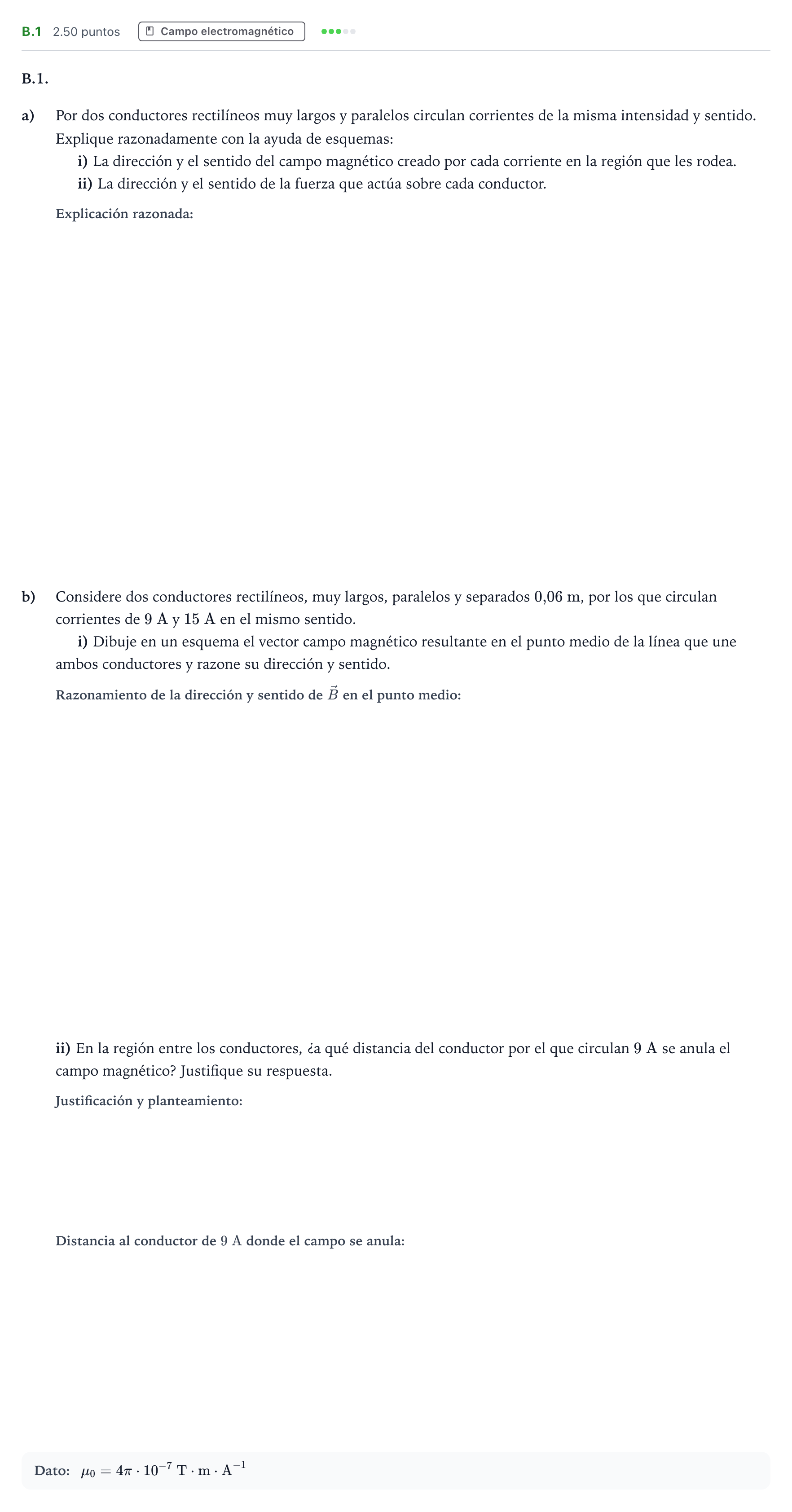

Enunciado: Ejercicio B.1 · Física PAU Andalucía Ordinaria Suplente 2021

Solución

Solución de AprenAI (no es la oficial)

a) Explique razonadamente: i) La dirección y el sentido del campo magnético creado por cada corriente... ii) La dirección y el sentido de la fuerza que actúa sobre cada conductor.

Solución: i) Líneas circulares concéntricas perpendiculares a los conductores con sentido dado por la regla de la mano derecha. ii) Fuerzas de atracción mutuas perpendiculares a los conductores.

b) i) Dibuje en un esquema el vector campo magnético resultante en el punto medio de la línea que une ambos conductores y razone su dirección y sentido.

Solución: Dirección perpendicular a la línea que une los conductores; sentido determinado por el conductor de mayor intensidad (15 A15\text{ A}), con módulo B=4⋅10−5 TB = 4\cdot 10^{-5}\text{ T}.

b) ii) Justifique su respuesta: En la región entre los conductores, ¿a qué distancia del conductor por el que circulan 9 A se anula el campo magnético?

Solución: Para que se anule, los campos deben tener sentidos opuestos (lo que ocurre en cualquier punto intermedio) e iguales módulos: B1=B2B_1 = B_2.

Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
