Ejercicio Bloc 2 - Exercici 2A - a · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal ordinari Serie 2 2026

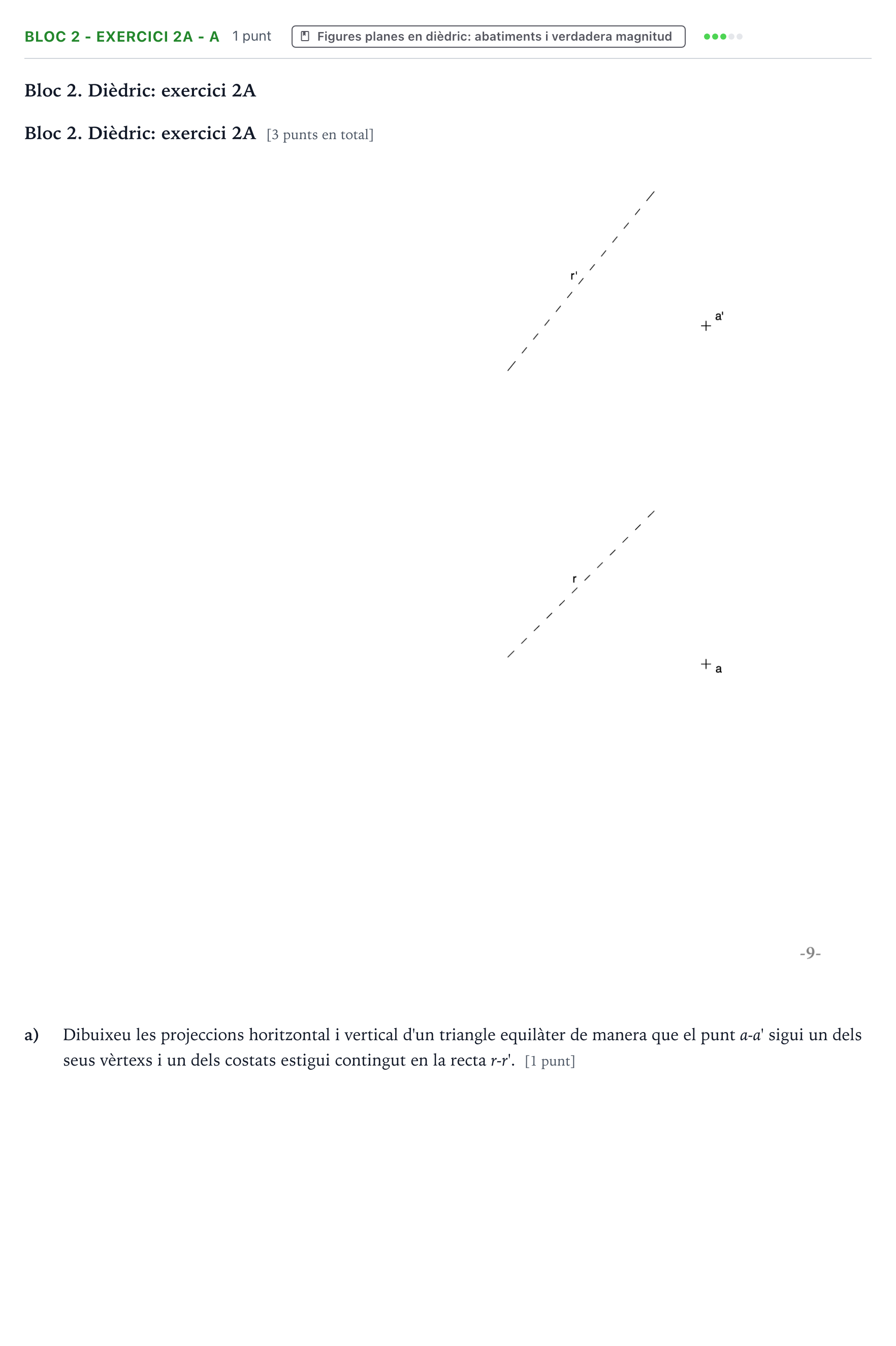

a) Dibuixeu les projeccions horitzontal i vertical d'un triangle equilàter de manera que el punt a-a' sigui un dels seus vèrtexs i un dels costats estigui contingut en la recta r-r'. [1 punt]

Solución: Construcció del triangle equilàter: 1. Es defineix el pla format pel punt $A$ i la recta $r$. 2. S'abat el pla (per exemple, sobre el pla horitzontal de projecció prenent la traça horitzontal o una recta de referència com a xarnera). 3. S'obté la posició abatuda del vèrtex $(A)$ i de la recta $(r)$. 4. En el pla abatut es construeix el triangle equilàter: des de $(A)$ es tracen dues rectes a $30^\circ$ respecte de la perpendicular a $(r)$ per determinar els altres dos vèrtexs sobre la recta $(r)$, obtenint la veritable magnitud del triangle equilàter. 5. Es desabaten els vèrtexs obtinguts per determinar les seves projeccions horitzontals i verticals i es dibuixen les projeccions del triangle.
