Ejercicio Bloc 2 - Exercici 2B - Quadrat en dièdric · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal especial Serie 3 2026

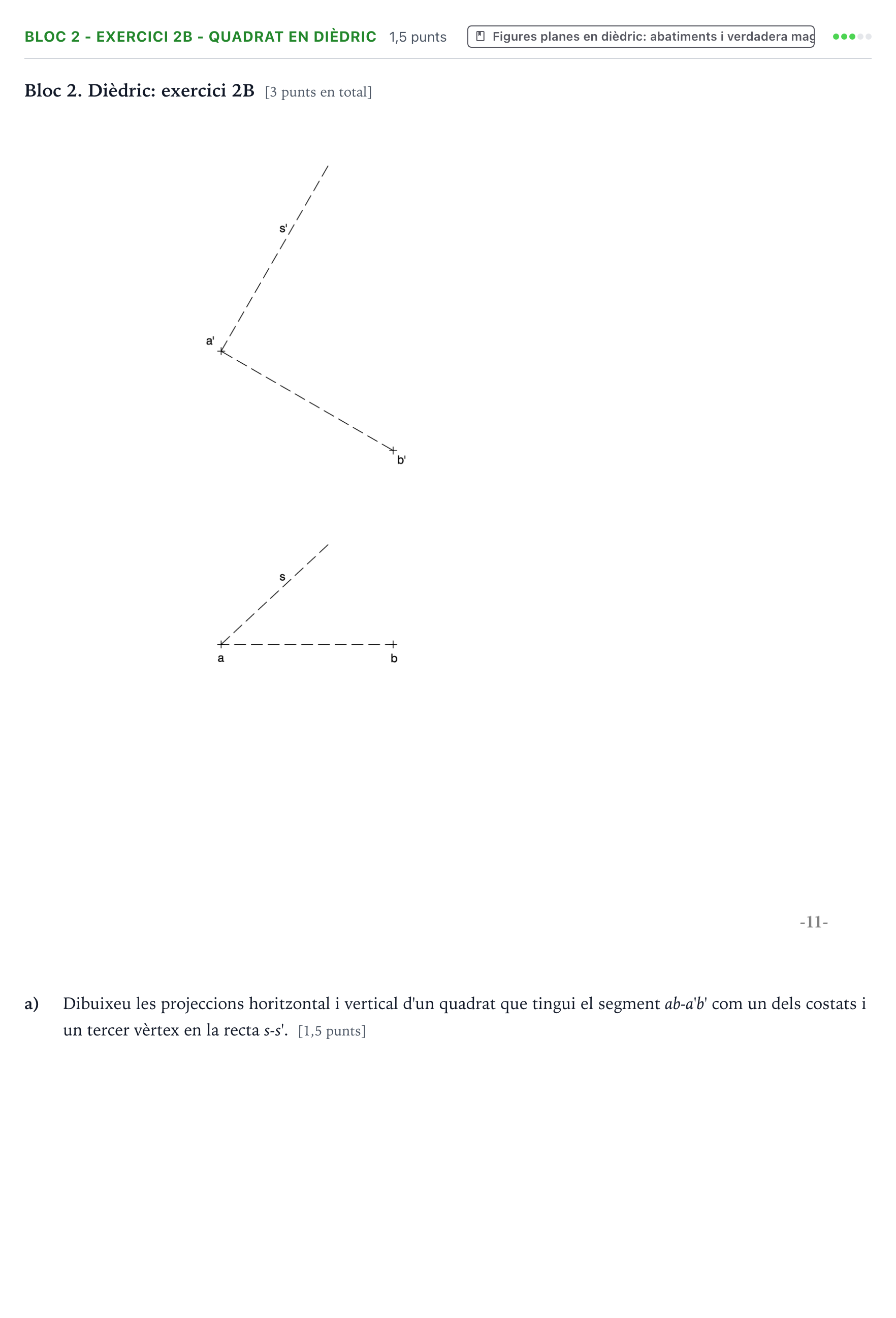

a) Dibuixeu les projeccions horitzontal i vertical d'un quadrat que tingui el segment ab-a'b' com un dels costats i un tercer vèrtex en la recta s-s'. [1,5 punts]

Solución: Construcció de la base quadrada: 1. Determinació del pla definit pel segment $ab$ i la recta $s$, que concorren en el vèrtex $a$. 2. Abatiment del pla sobre el pla horitzontal de projecció (o gir/canvi de pla) prenent la traça horitzontal com a xarnera. 3. En l'abatiment, es dibuixa el quadrat a partir del costat $a_0 b_0$ amb el vèrtex oposat situat sobre la recta $s_0$. 4. Desabatiment dels quatre vèrtexs del quadrat per obtenir les seves projeccions dièdriques $a-b-c-d$ i $a'-b'-c'-d'$.
