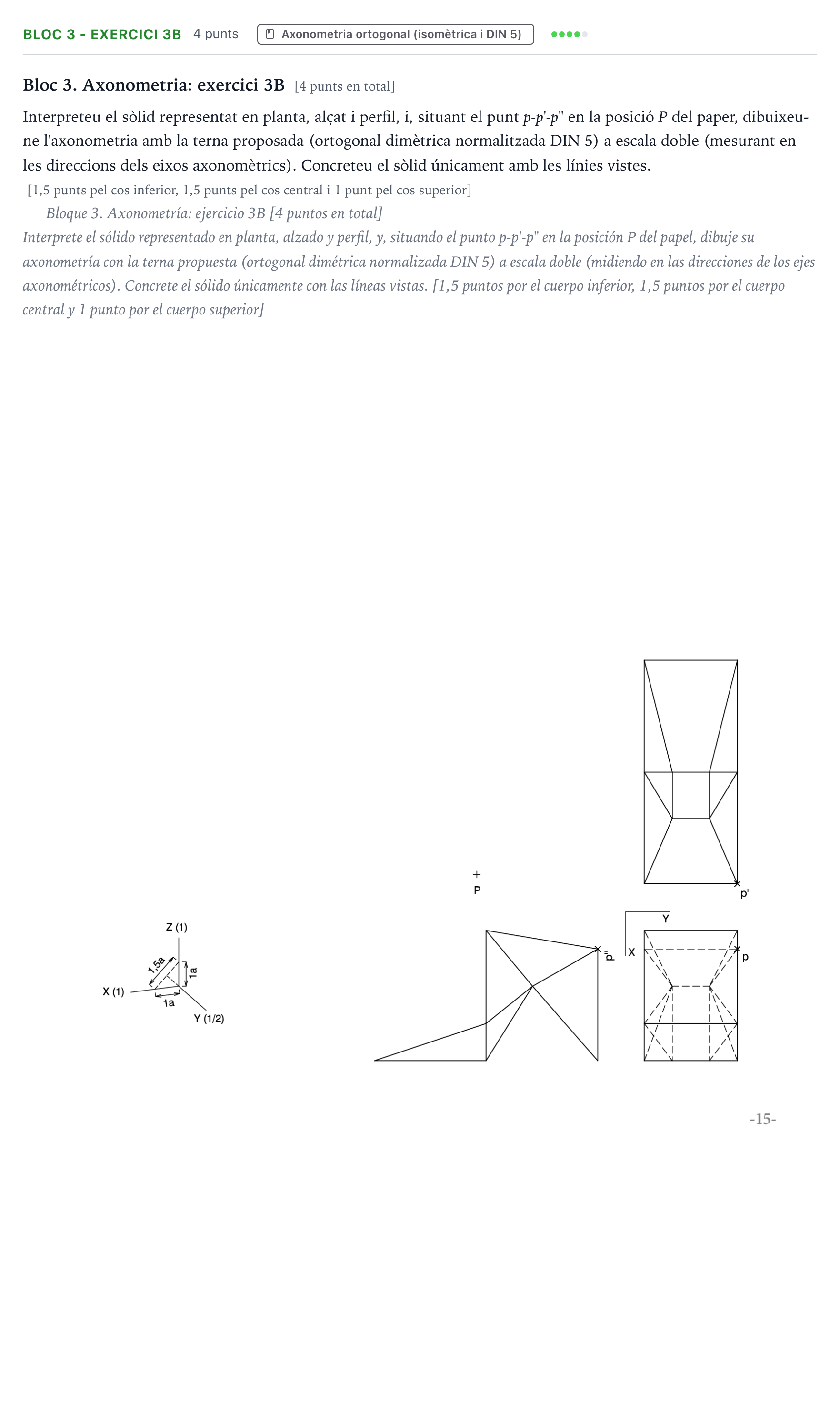

Ejercicio Bloc 3 - Exercici 3B · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal ordinari Serie 2 2026

Bloc 3. Axonometria: exercici 3B [4 punts en total]

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1,5 punts pel cos inferior, 1,5 punts pel cos central i 1 punt pel cos superior]

Bloque 3. Axonometría: ejercicio 3B [4 puntos en total]

Interprete el sólido representado en planta, alzado y perfil, y, situando el punto p-p'-p" en la posición P del papel, dibuje su axonometría con la terna propuesta (ortogonal dimétrica normalizada DIN 5) a escala doble (midiendo en las direcciones de los ejes axonométricos). Concrete el sólido únicamente con las líneas vistas. [1,5 puntos por el cuerpo inferior, 1,5 puntos por el cuerpo central y 1 punto por el cuerpo superior]
