Ejercicio Bloc 3 - Exercici 3B · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal especial Serie 3 2026

Bloc 3. Axonometria: exercici 3A [4 punts en total]

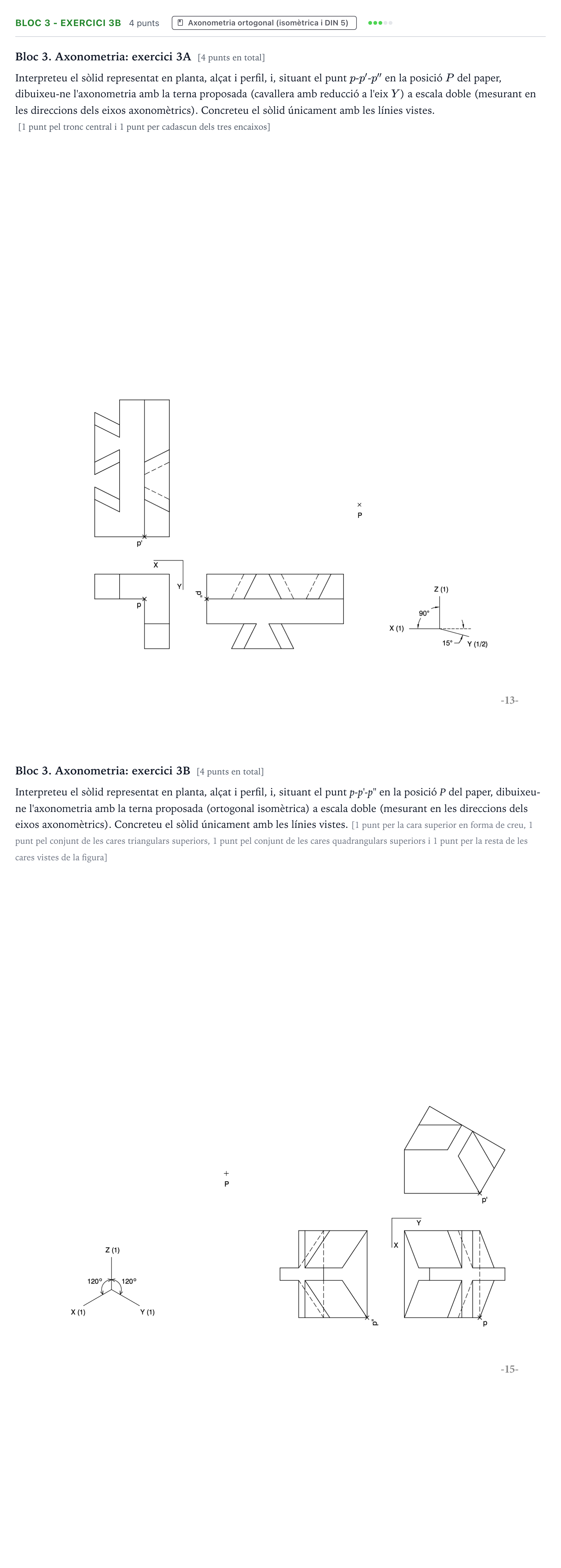

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt $p$-$p'$-$p''$ en la posició $P$ del paper, dibuixeu-ne l'axonometria amb la terna proposada (cavallera amb reducció a l'eix $Y$) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1 punt pel tronc central i 1 punt per cadascun dels tres encaixos]

Bloc 3. Axonometria: exercici 3B [4 punts en total]

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal isomètrica) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1 punt per la cara superior en forma de creu, 1 punt pel conjunt de les cares triangulars superiors, 1 punt pel conjunt de les cares quadrangulars superiors i 1 punt per la resta de les cares vistes de la figura]
