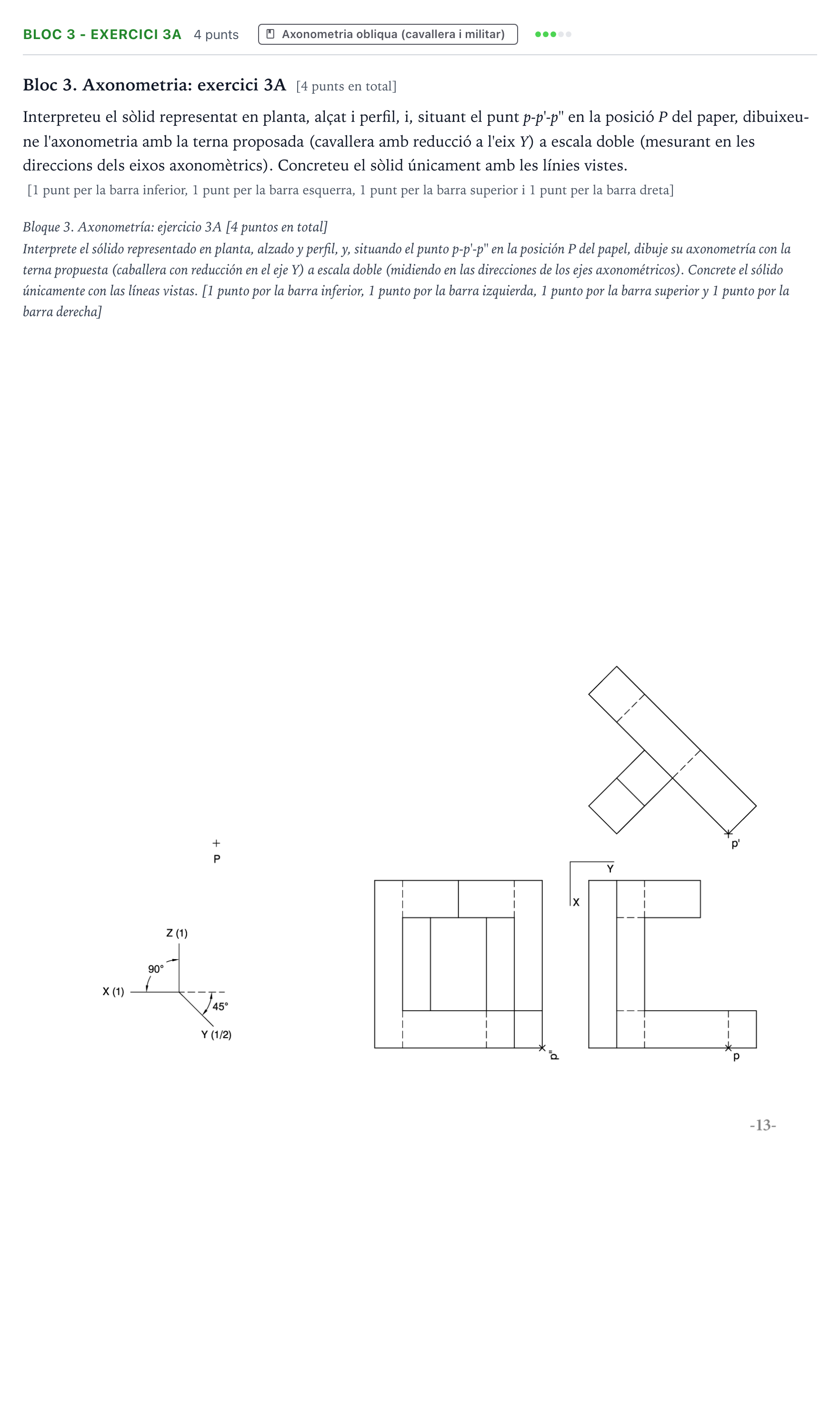

Ejercicio Bloc 3 - Exercici 3A · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal ordinari Serie 2 2026

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (cavallera amb reducció a l'eix Y) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Construcció de la perspectiva cavallera del marc tridimensional entrellaçat format per quatre barres prismàtiques de secció quadrada, representat a escala doble i amb coeficient de reducció 1/2 a l'eix Y: - Barra inferior: comença al punt $P$, s'estén en la direcció de l'eix $Y$ i passa per sota de la barra esquerra. - Barra esquerra: puja verticalment paral·lela a l'eix $Z$ recolzant-se sobre la base i connectant amb la barra superior. - Barra superior: s'estén horitzontalment en direcció paral·lela a l'eix $X$. - Barra dreta: connecta la barra superior i baixa verticalment, tancant l'estructura pel darrere i recolzant-se a la barra inferior. Únicament es representen les arestes vistes del sòlid.
