Ejercicio Bloc 3 - Exercici 3A · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal especial Serie 3 2026

Tema: Axonometria obliqua (cavallera i militar) · Del examen Tribunal especial (2026)

Enunciado

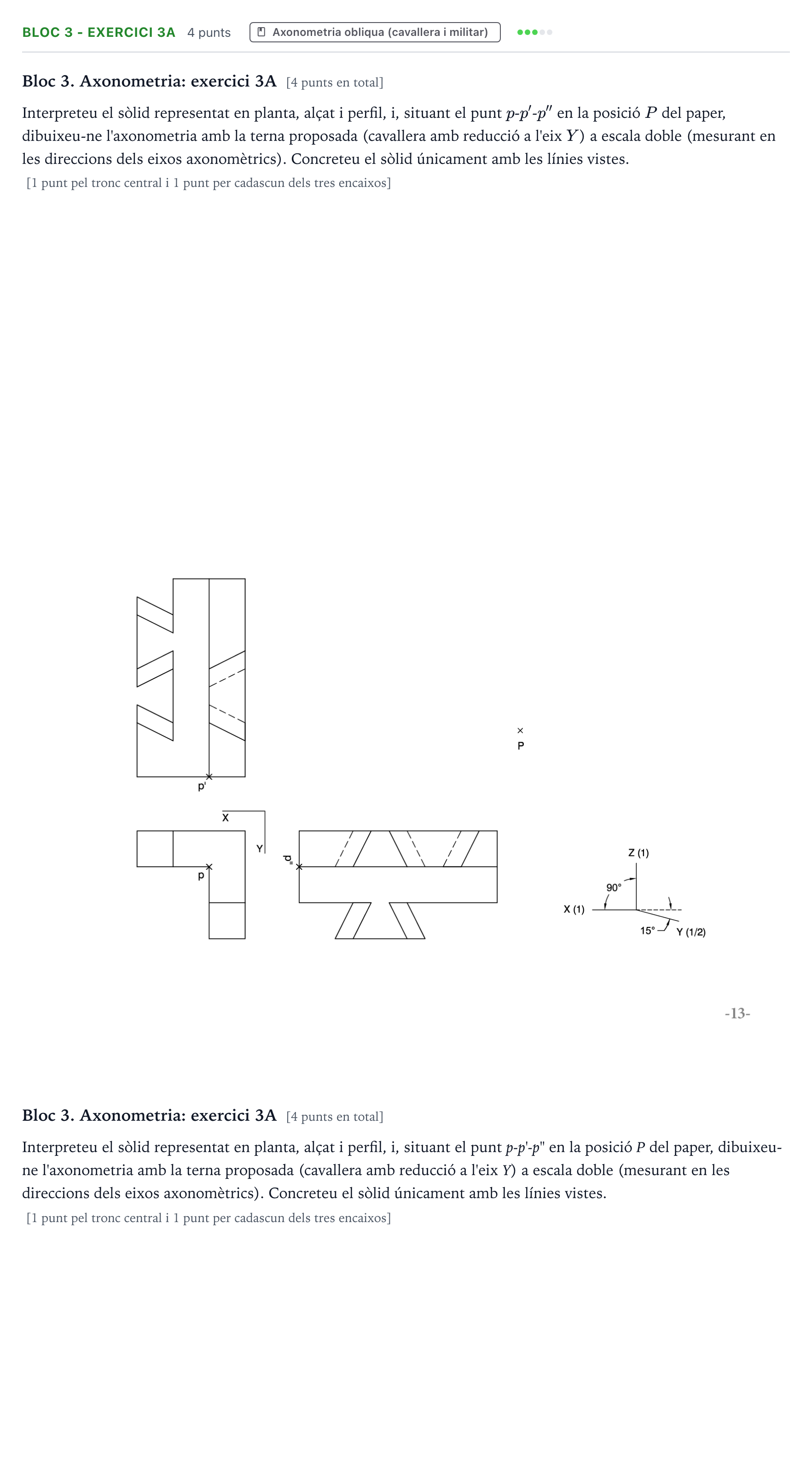

Bloc 3. Axonometria: exercici 3A [4 punts en total]

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt $p$ - $p'$ - $p''$ en la posició $P$ del paper, dibuixeu-ne l'axonometria amb la terna proposada (cavallera amb reducció a l'eix $Y$ ) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1 punt pel tronc central i 1 punt per cadascun dels tres encaixos]

Bloc 3. Axonometria: exercici 3A [4 punts en total]

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (cavallera amb reducció a l'eix Y) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1 punt pel tronc central i 1 punt per cadascun dels tres encaixos]

Enunciado: Ejercicio Bloc 3 - Exercici 3A · Dibujo Técnico Majors de 25 anys (Catalunya) Tribunal especial Serie 3 2026

Solución

Según los criterios oficiales de corrección

Solución: Perspectiva cavallera del sòlid amb l'aresta de referència situada al punt $P$ , dibuixat a escala doble i aplicant el coeficient de reducció $1/2$ a l'eix $Y$ . El cos consta del tronc central en forma d'«L» en planta i tres encaixos de cua d'oreneta / ranures prismàtiques inclinades a les cares laterals, representant únicament les línies vistes.

La explicación paso a paso es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
