Ejercicio Qüestió 8 · Estructura i tecnologia de computadors II UDG Juny
Tema: Disseny i implementació de sistemes seqüencials · Del examen Juny
Enunciado

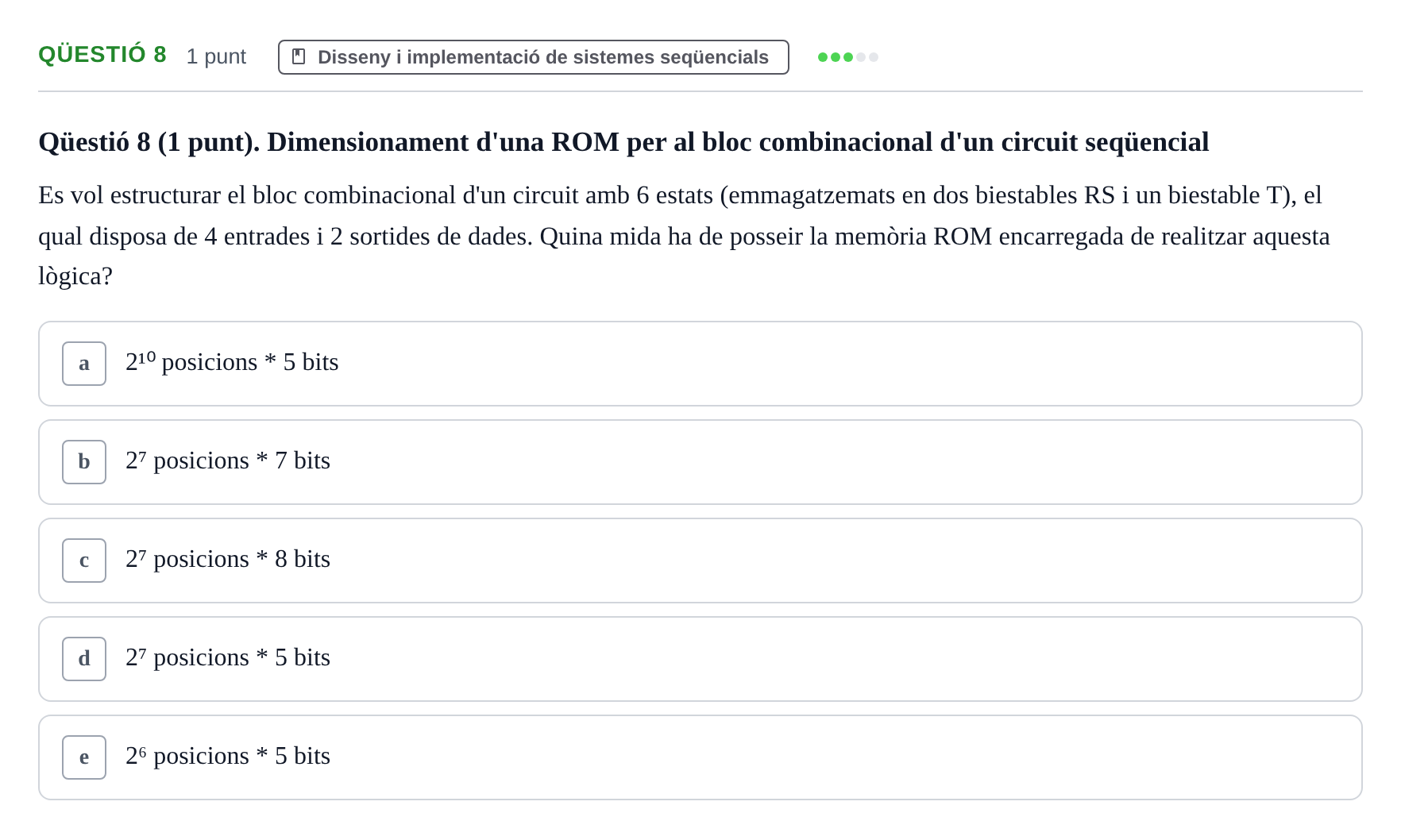

Qüestió 8 (1 punt). Dimensionament d'una ROM per al bloc combinacional d'un circuit seqüencial
Es vol estructurar el bloc combinacional d'un circuit amb 6 estats (emmagatzemats en dos biestables RS i un biestable T), el qual disposa de 4 entrades i 2 sortides de dades. Quina mida ha de posseir la memòria ROM encarregada de realitzar aquesta lògica?
Solución
Según los criterios oficiales de corrección
Quina mida ha de posseir la memòria ROM encarregada de realitzar aquesta lògica?
Solución: b. 2⁷ posicions * 7 bits
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
