Pregunta 8 · Estructura i tecnologia de computadors II UDG Juny
Tema: Disseny i implementació de sistemes seqüencials · Del examen Juny
Enunciado

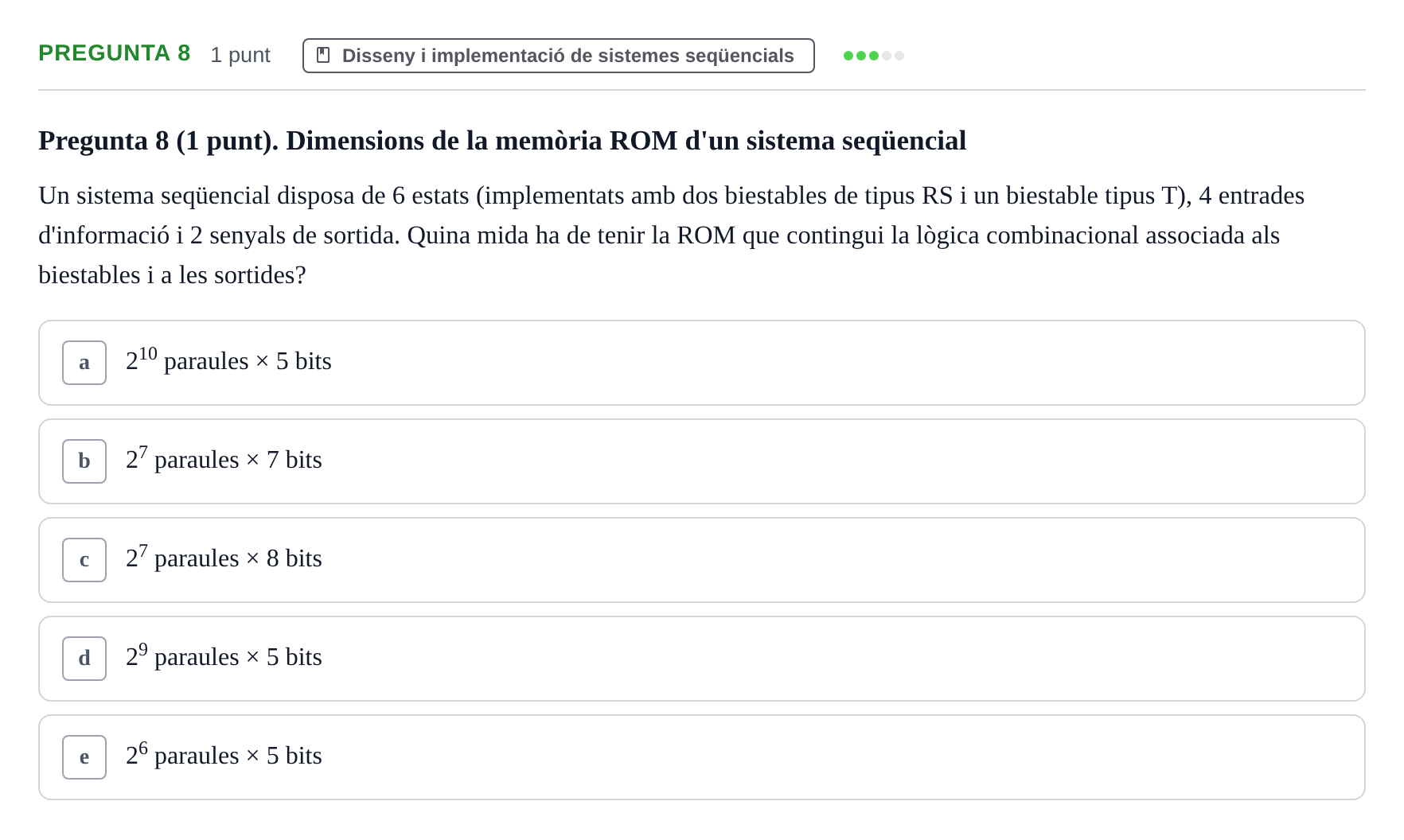

Pregunta 8 (1 punt). Dimensions de la memòria ROM d'un sistema seqüencial
Un sistema seqüencial disposa de 6 estats (implementats amb dos biestables de tipus RS i un biestable tipus T), 4 entrades d'informació i 2 senyals de sortida. Quina mida ha de tenir la ROM que contingui la lògica combinacional associada als biestables i a les sortides?
Solución
Según los criterios oficiales de corrección
Pregunta 8 (1 punt). Dimensions de la memòria ROM d'un sistema seqüencial. Quina mida ha de tenir la ROM que contingui la lògica combinacional associada als biestables i a les sortides?
Solución: b. 2^7 paraules × 7 bits
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
