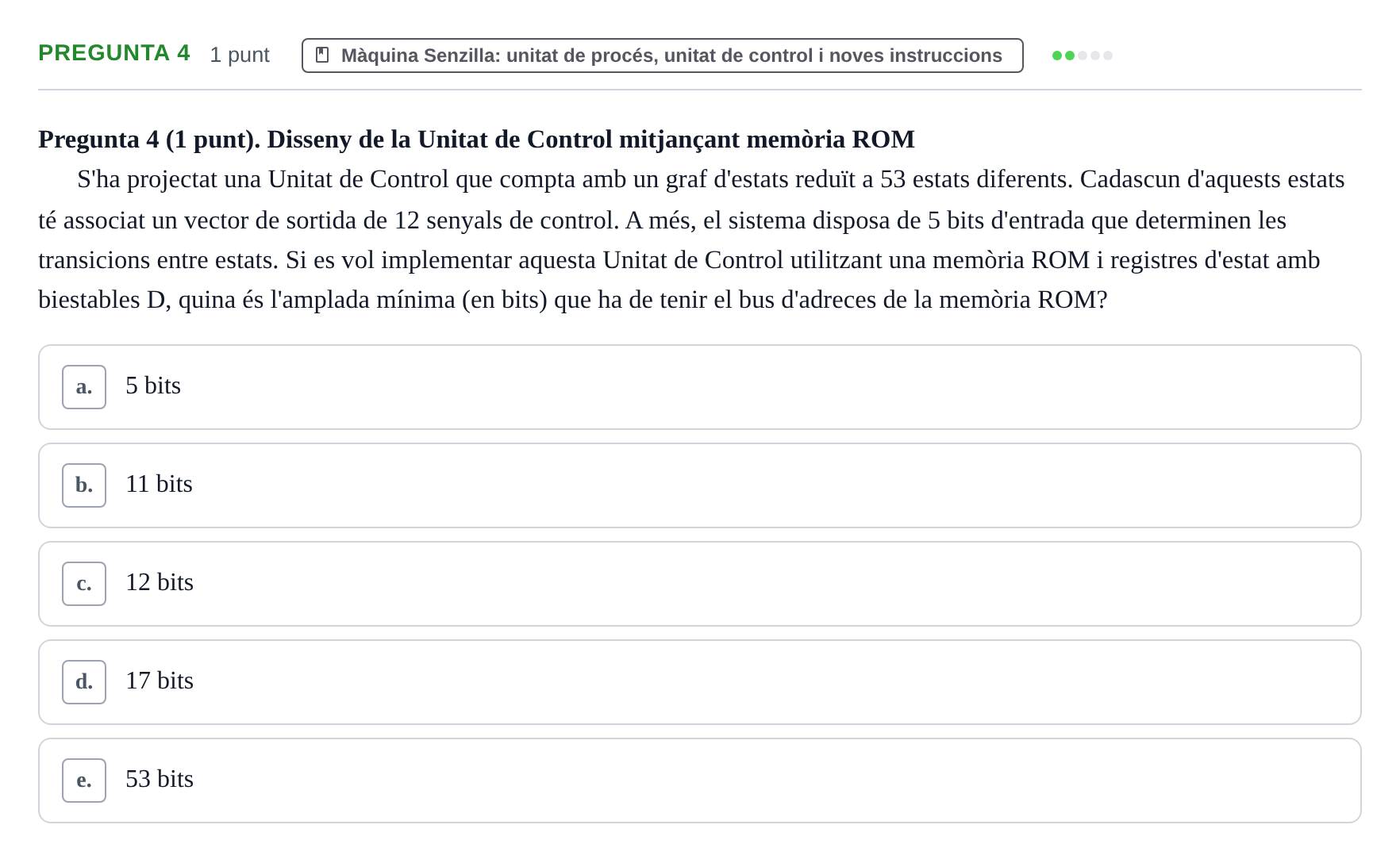

Pregunta 4 · Estructura i tecnologia de computadors II UDG Examen eliminatori: Màquina Senzilla

Pregunta 4 (1 punt). Disseny de la Unitat de Control mitjançant memòria ROM

S'ha projectat una Unitat de Control que compta amb un graf d'estats reduït a 53 estats diferents. Cadascun d'aquests estats té associat un vector de sortida de 12 senyals de control. A més, el sistema disposa de 5 bits d'entrada que determinen les transicions entre estats. Si es vol implementar aquesta Unitat de Control utilitzant una memòria ROM i registres d'estat amb biestables D, quina és l'amplada mínima (en bits) que ha de tenir el bus d'adreces de la memòria ROM?

.
