Enunciado

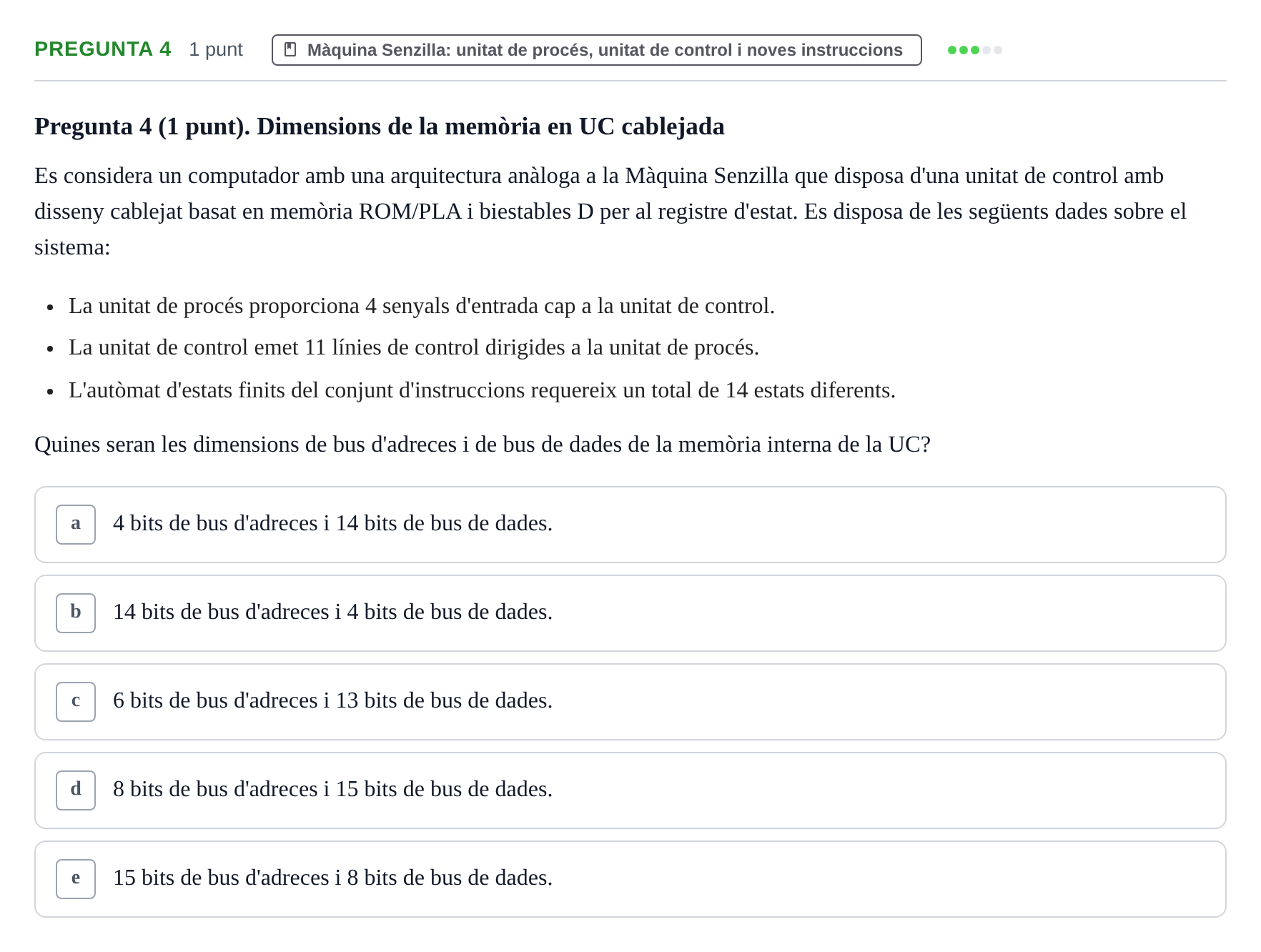

Pregunta 4 (1 punt). Dimensions de la memòria en UC cablejada

Es considera un computador amb una arquitectura anàloga a la Màquina Senzilla que disposa d'una unitat de control amb disseny cablejat basat en memòria ROM/PLA i biestables D per al registre d'estat. Es disposa de les següents dades sobre el sistema:

La unitat de procés proporciona 4 senyals d'entrada cap a la unitat de control.

La unitat de control emet 11 línies de control dirigides a la unitat de procés.

L'autòmat d'estats finits del conjunt d'instruccions requereix un total de 14 estats diferents.

Quines seran les dimensions de bus d'adreces i de bus de dades de la memòria interna de la UC?

Enunciado: Pregunta 4 · Estructura i tecnologia de computadors II UDG Exemples

Solución

Según los criterios oficiales de corrección

Quines seran les dimensions de bus d'adreces i de bus de dades de la memòria interna de la UC?

Solución: d) 8 bits de bus d'adreces i 15 bits de bus de dades.
