Problema P2 · Física II UB 2024
Tema: Corrent continu: resistència, circuits i balanç de potència · Del examen Examen PAC 1 - Física II (Abril 2024) (2024)
Enunciado
Problema P2 (2,5 punts). Anàlisi de circuit i balanç de potències

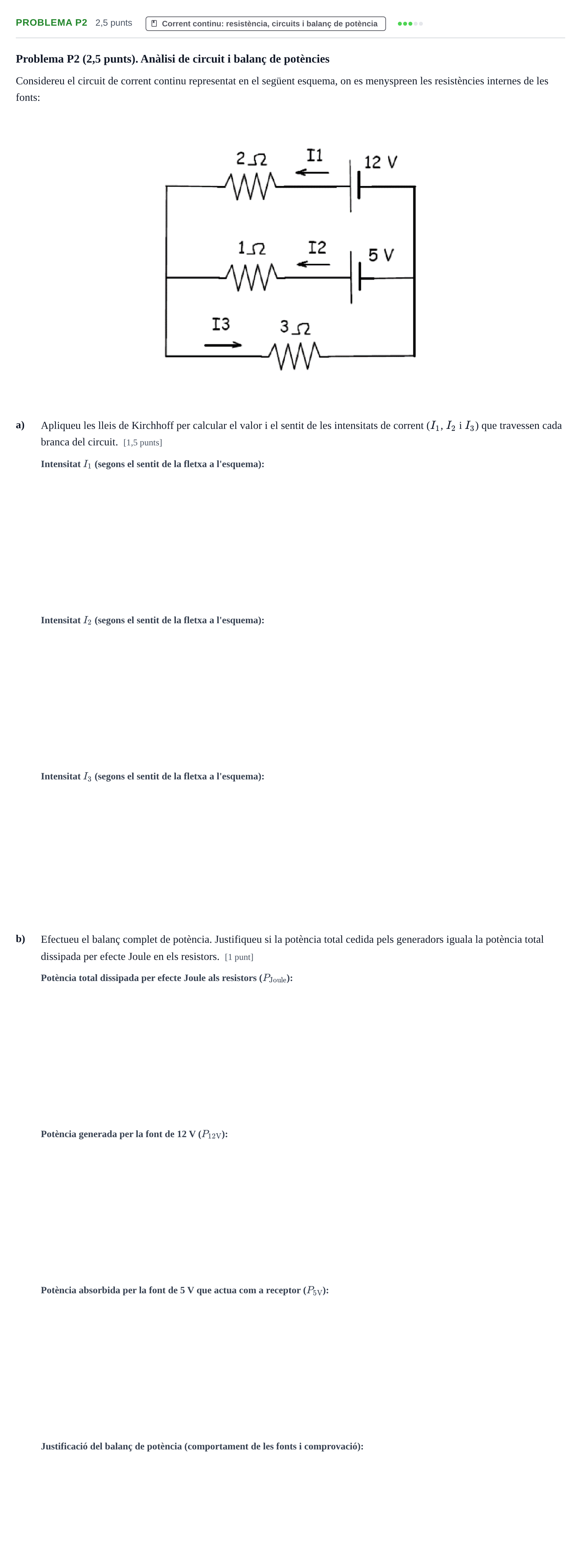

Considereu el circuit de corrent continu representat en el següent esquema, on es menyspreen les resistències internes de les fonts:
a)
Apliqueu les lleis de Kirchhoff per calcular el valor i el sentit de les intensitats de corrent (, i ) que travessen cada branca del circuit. [1,5 punts]
b)
Efectueu el balanç complet de potència. Justifiqueu si la potència total cedida pels generadors iguala la potència total dissipada per efecte Joule en els resistors. [1 punt]
Solución
Según los criterios oficiales de corrección
a) Intensitat de corrent I1
Solución: A
a) Intensitat de corrent I2
Solución: A
a) Intensitat de corrent I3
Solución: A
b) Potència total dissipada per efecte Joule en els resistors
Solución: W
b) Potència generada per la font de 12 V
Solución: W
b) Potència absorbida per la font de 5 V
Solución: W
b) Justifiqueu si la potència total cedida pels generadors iguala la potència total dissipada per efecte Joule en els resistors.
Solución: La font de 12 V subministra 36 W. D'aquests, 31 W es dissipen per efecte Joule als resistors i 5 W són absorbits per la font de 5 V que actua com a receptor (f.c.e.m.). Per tant, la potència subministrada (36 W) iguala la potència total consumida (31 W + 5 W = 36 W).
