Ejercicio Qüestió 1 · Física II UB 2019

Qüestió 1. Diferència de potencial en una branca

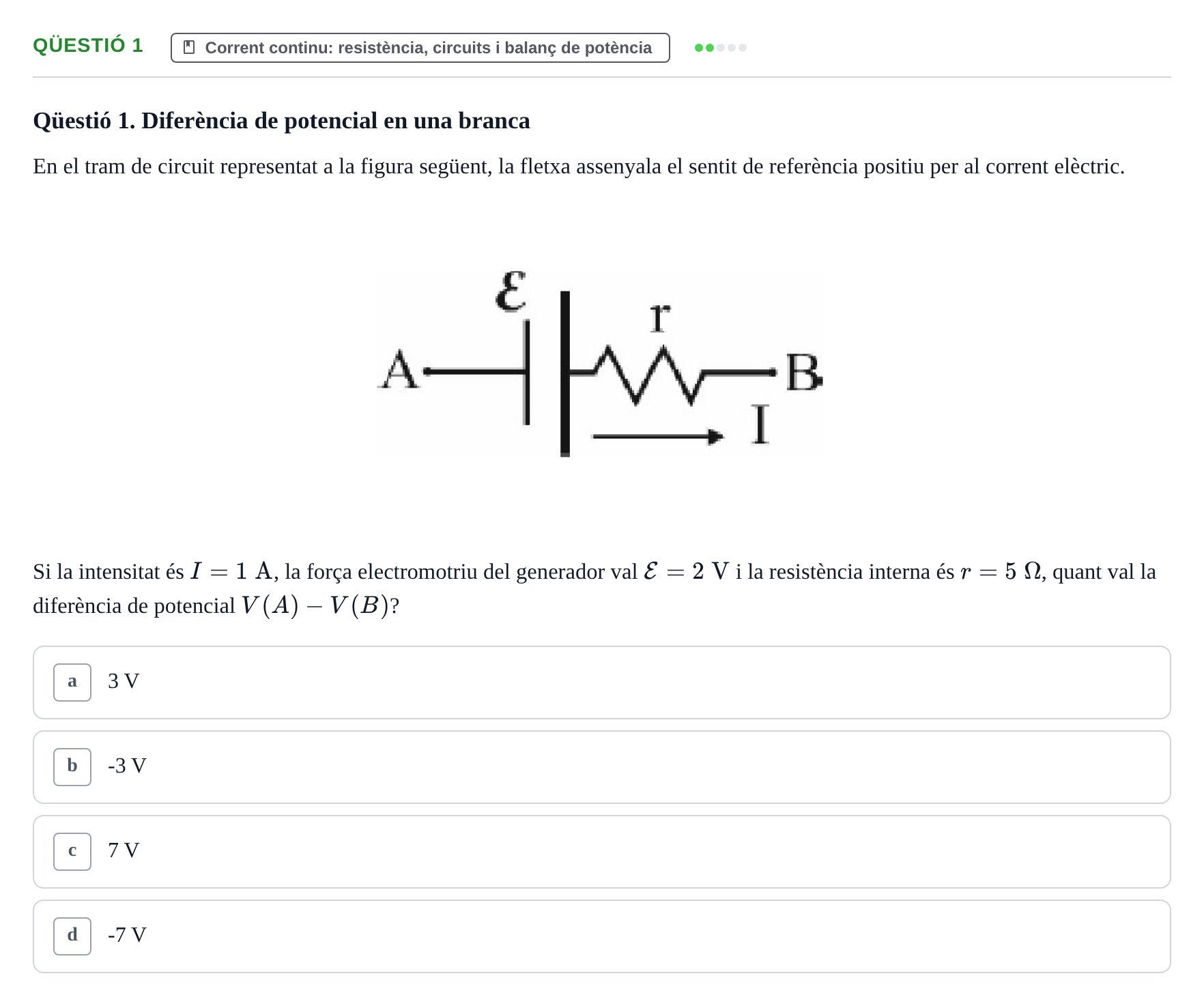

En el tram de circuit representat a la figura següent, la fletxa assenyala el sentit de referència positiu per al corrent elèctric.

Si la intensitat és $I = 1\text{ A}$, la força electromotriu del generador val $\mathcal{E} = 2\text{ V}$ i la resistència interna és $r = 5\;\Omega$, quant val la diferència de potencial $V(A) - V(B)$?
