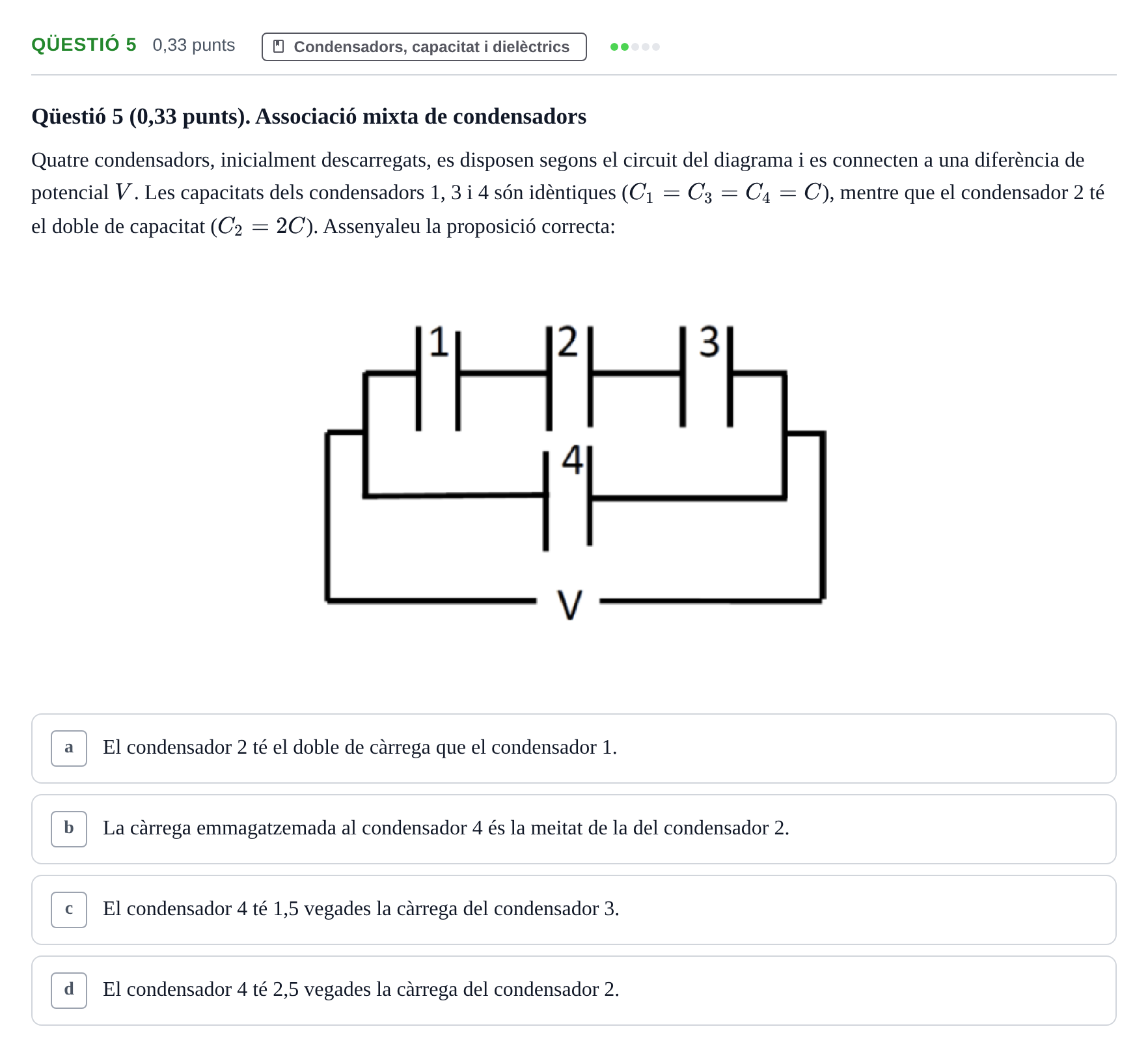

Ejercicio Qüestió 5 · Física II UB Juny 2019

Qüestió 5 (0,33 punts). Associació mixta de condensadors

Quatre condensadors, inicialment descarregats, es disposen segons el circuit del diagrama i es connecten a una diferència de potencial $V$. Les capacitats dels condensadors 1, 3 i 4 són idèntiques ($C_1 = C_3 = C_4 = C$), mentre que el condensador 2 té el doble de capacitat ($C_2 = 2C$). Assenyaleu la proposició correcta:
