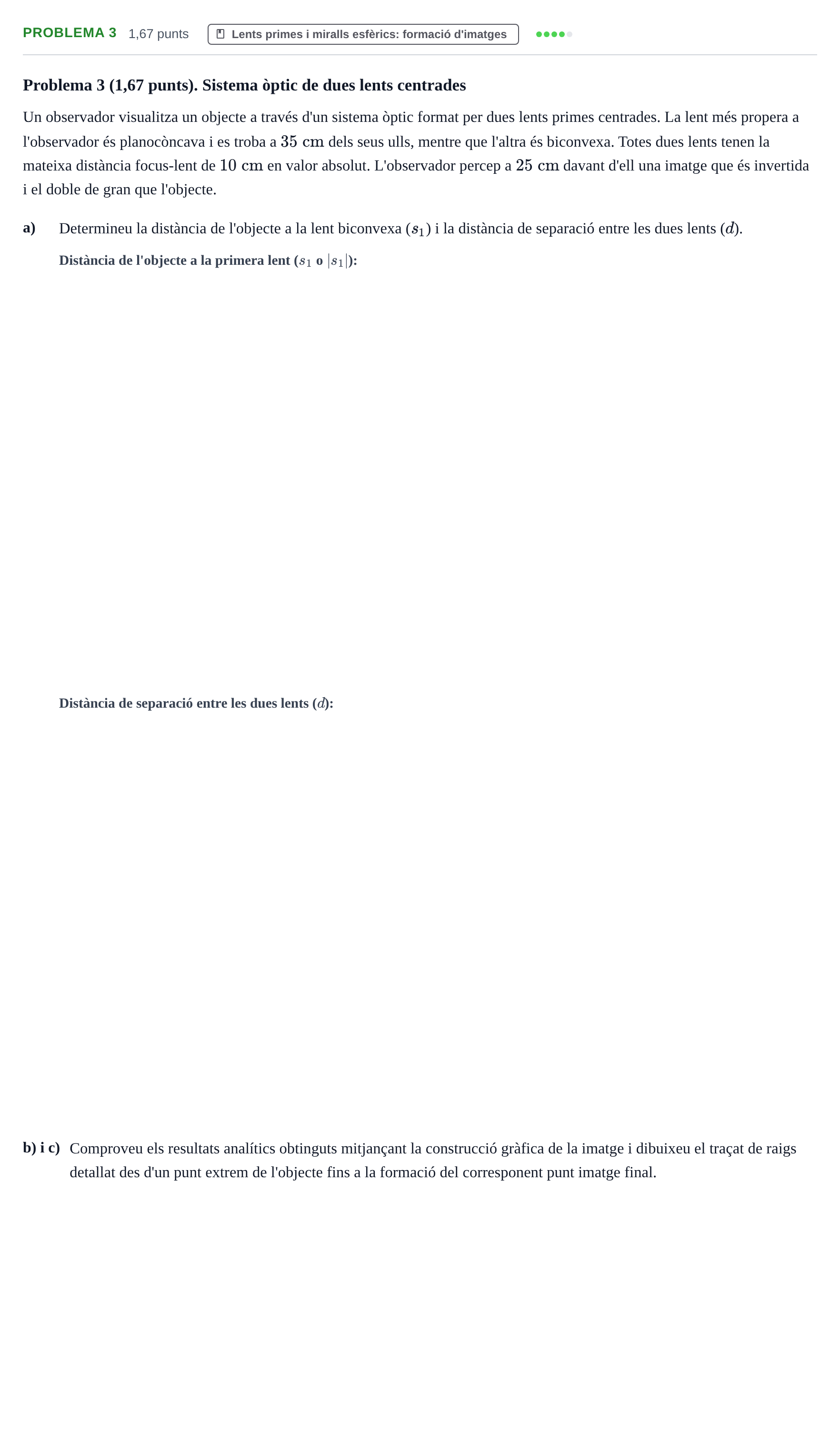

Problema 3 · Física UB 2016

Problema 3 (1,67 punts). Sistema òptic de dues lents centrades

Un observador visualitza un objecte a través d'un sistema òptic format per dues lents primes centrades. La lent més propera a l'observador és planocòncava i es troba a $35\text{ cm}$ dels seus ulls, mentre que l'altra és biconvexa. Totes dues lents tenen la mateixa distància focus-lent de $10\text{ cm}$ en valor absolut. L'observador percep a $25\text{ cm}$ davant d'ell una imatge que és invertida i el doble de gran que l'objecte.

a)

Determineu la distància de l'objecte a la lent biconvexa ($s_1$) i la distància de separació entre les dues lents ($d$).

b) i c)

Comproveu els resultats analítics obtinguts mitjançant la construcció gràfica de la imatge i dibuixeu el traçat de raigs detallat des d'un punt extrem de l'objecte fins a la formació del corresponent punt imatge final.
