Problema 4 · Física Aplicada a Farmacia UB 2021
Tema: Òptica geomètrica: miralls, lents i l'ull · Del examen Examen de reavaluació - Febrer 2021 (2021)
Enunciado

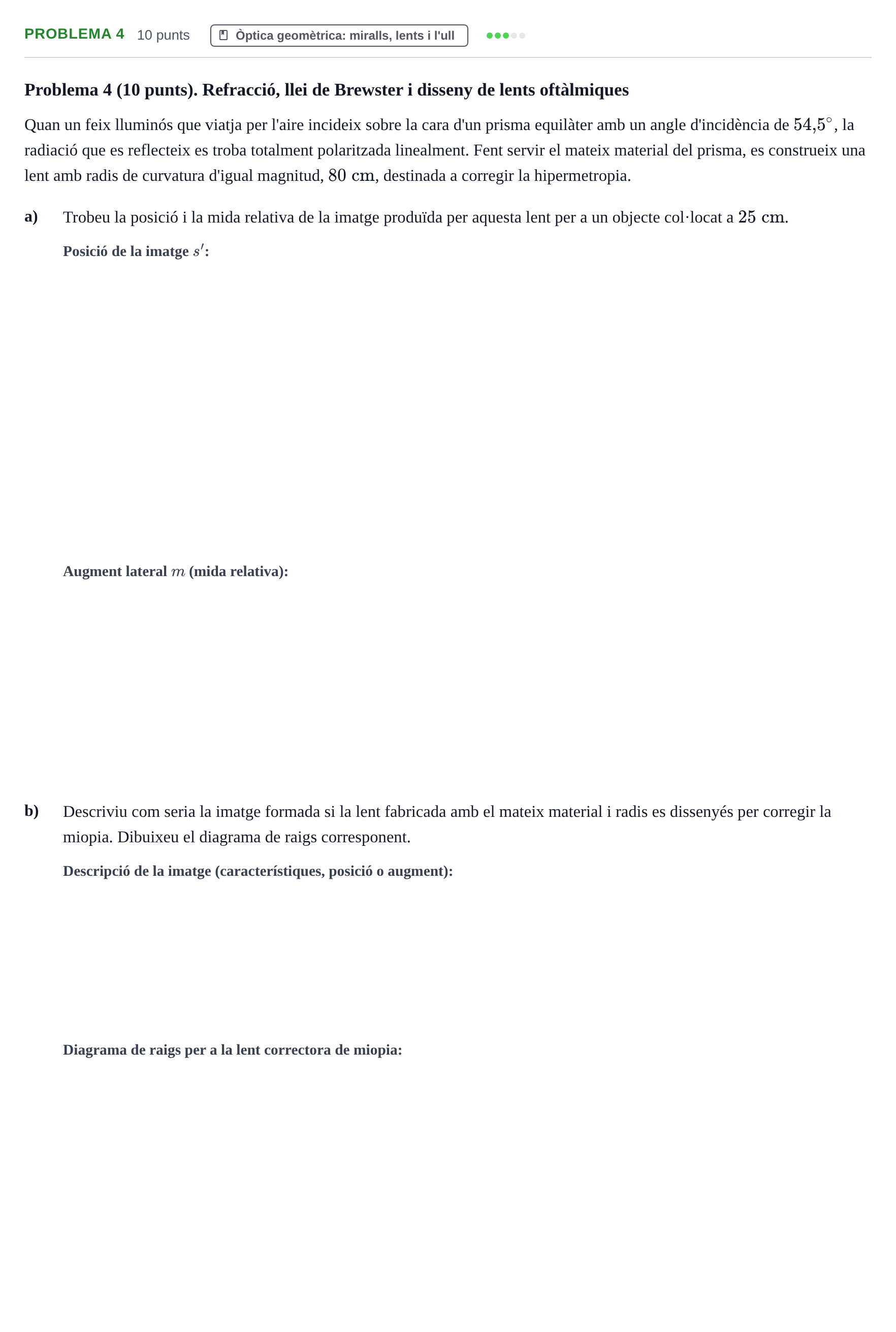

Problema 4 (10 punts). Refracció, llei de Brewster i disseny de lents oftàlmiques
Quan un feix lluminós que viatja per l'aire incideix sobre la cara d'un prisma equilàter amb un angle d'incidència de , la radiació que es reflecteix es troba totalment polaritzada linealment. Fent servir el mateix material del prisma, es construeix una lent amb radis de curvatura d'igual magnitud, , destinada a corregir la hipermetropia.
a)
Trobeu la posició i la mida relativa de la imatge produïda per aquesta lent per a un objecte col·locat a .
b)
Descriviu com seria la imatge formada si la lent fabricada amb el mateix material i radis es dissenyés per corregir la miopia. Dibuixeu el diagrama de raigs corresponent.
Solución
Según los criterios oficiales de corrección
a) Trobeu la posició de la imatge produïda per aquesta lent per a un objecte col·locat a 25 cm.
Solución: cm / m
a) Mida relativa (augment lateral) de la imatge produïda per aquesta lent per a un objecte col·locat a 25 cm.
Solución:
b) Descriviu com seria la imatge formada si la lent fabricada amb el mateix material i radis es dissenyés per corregir la miopia.
Solución: La imatge és virtual, dreta i més petita ( vegades la de l'objecte, situada a ).
b) Dibuixeu el diagrama de raigs corresponent a la lent que corregeix la miopia.
Solución: Un raig paral·lel a l'eix òptic divergeix de manera que la seva prolongació passa pel focus imatge (a l'esquerra de la lent), i un raig que es dirigeix cap al centre òptic travessa la lent sense desviar-se. La intersecció de les prolongacions virtuals d'aquests raigs a l'esquerra de la lent defineix la posició de la imatge virtual i dreta entre la lent i el focus.
