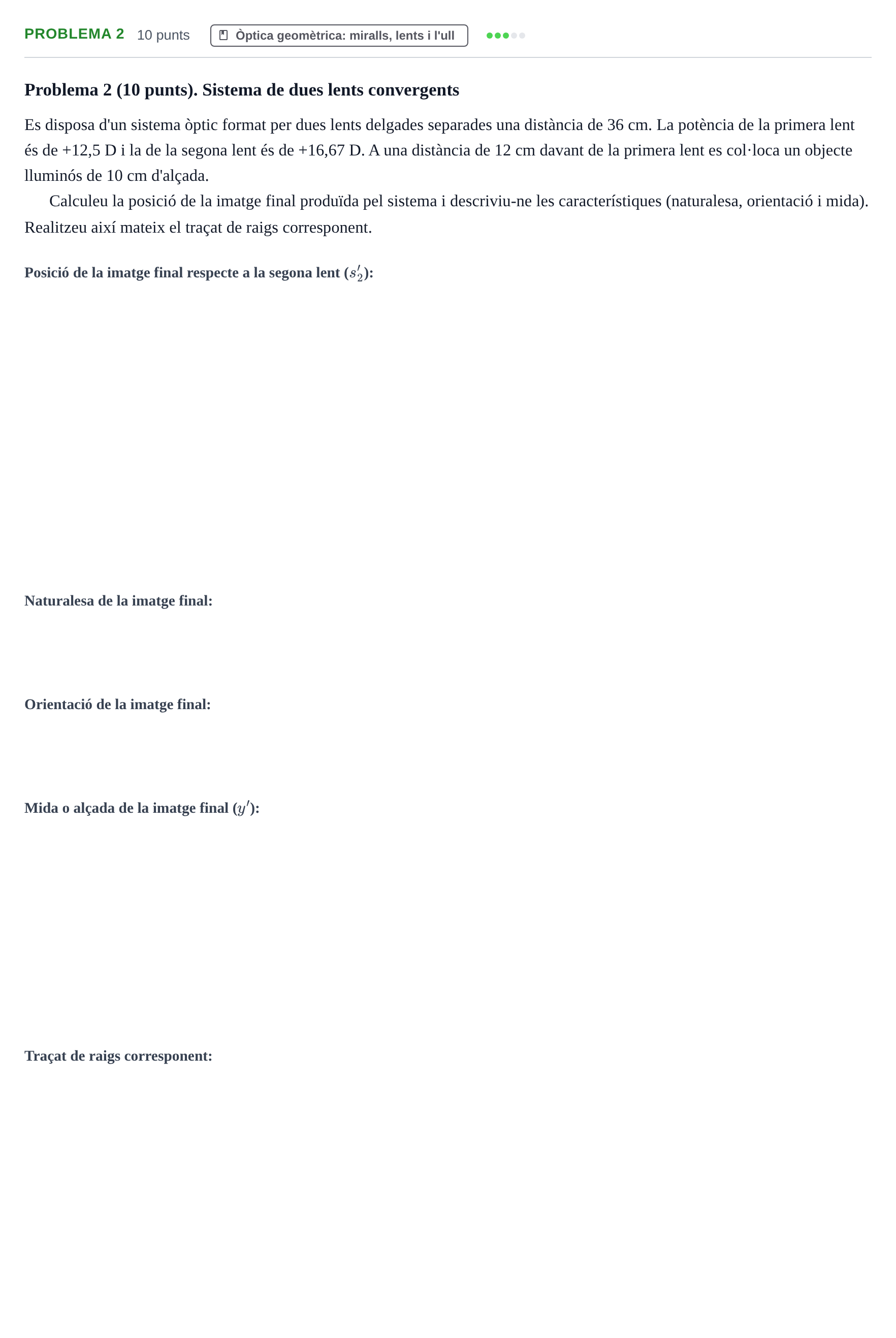

Problema 2 · Física Aplicada a Farmacia UB 2018

Calculeu la posició de la imatge final produïda pel sistema

Solución: $12$ cm / $0{,}12$ m

Naturalesa de la imatge final

Solución: Real

Orientació de la imatge final

Solución: Dreta

Mida de la imatge final

Solución: $20$ cm / $0{,}2$ m

Realitzeu així mateix el traçat de raigs corresponent.

Solución: Traçat de raigs complet del sistema de dues lents convergents: - Per a la Lent A ($f_1 = 8\text{ cm}$): 1. Raig paral·lel a l'eix òptic que es refracta passant pel focus imatge $F_2$. 2. Raig que passa pel centre òptic de la lent sense desviar-se. 3. Raig que passa pel focus objecte $F_1$ i es refracta paral·lel a l'eix òptic. Tots tres convergeixen formant una imatge intermèdia invertida $I$ a 24 cm de la lent A. - Per a la Lent B ($f_2 = 6\text{ cm}$): La imatge intermèdia $I$ fa d'objecte a 12 cm de la lent B. 1'. Raig paral·lel refractat cap a $F'_2$. 2'. Raig pel centre òptic sense desviar-se. 3'. Raig que passa pel focus objecte $F'_1$ i es refracta paral·lel. Tots tres convergeixen a 12 cm a la dreta de la lent B formant la imatge final dreta $I'$.
