Ejercicio 4 - Anàlisi · Introducció als Computadors UPC 2012
Tema: Circuits seqüencials: anàlisi · Del examen Examen Parcial E2 (2012-2013 Q1) (2012)
Enunciado

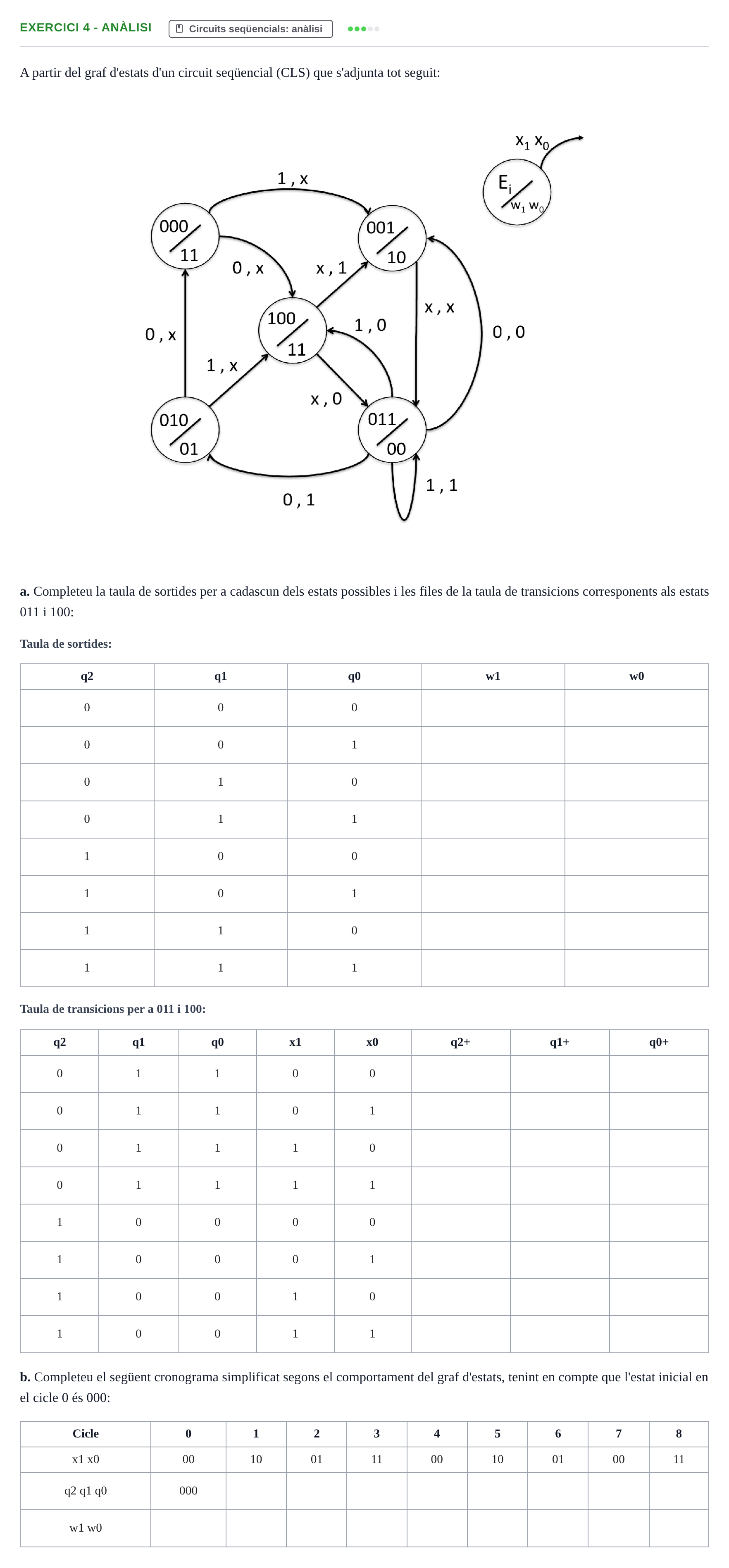

A partir del graf d'estats d'un circuit seqüencial (CLS) que s'adjunta tot seguit:
a. Completeu la taula de sortides per a cadascun dels estats possibles i les files de la taula de transicions corresponents als estats 011 i 100:
q2 · q1 · q0 · w1 · w0
0 · 0 · 0
0 · 0 · 1
0 · 1 · 0
0 · 1 · 1
1 · 0 · 0
1 · 0 · 1
1 · 1 · 0
1 · 1 · 1
q2 · q1 · q0 · x1 · x0 · q2+ · q1+ · q0+
0 · 1 · 1 · 0 · 0
0 · 1 · 1 · 0 · 1
0 · 1 · 1 · 1 · 0
0 · 1 · 1 · 1 · 1
1 · 0 · 0 · 0 · 0
1 · 0 · 0 · 0 · 1
1 · 0 · 0 · 1 · 0
1 · 0 · 0 · 1 · 1
b. Completeu el següent cronograma simplificat segons el comportament del graf d'estats, tenint en compte que l'estat inicial en el cicle 0 és 000:
Cicle · 0 · 1 · 2 · 3 · 4 · 5 · 6 · 7 · 8
x1 x0 · 00 · 10 · 01 · 11 · 00 · 10 · 01 · 00 · 11
q2 q1 q0 · 000
w1 w0
Solución
Según los criterios oficiales de corrección
Taula de sortides (estat 000): sortida w1
Solución: 1
Taula de sortides (estat 000): sortida w0
Solución: 1
Taula de sortides (estat 001): sortida w1
Solución: 1
Taula de sortides (estat 001): sortida w0
Solución: 0
Taula de sortides (estat 010): sortida w1
Solución: 0
Taula de sortides (estat 010): sortida w0
Solución: 1
Taula de sortides (estat 011): sortida w1
Solución: 0
Taula de sortides (estat 011): sortida w0
Solución: 0
Taula de sortides (estat 100): sortida w1
Solución: 1
Taula de sortides (estat 100): sortida w0
Solución: 1
Taula de sortides (estat 101): sortida w1
Solución: x
Taula de sortides (estat 101): sortida w0
Solución: x
Taula de sortides (estat 110): sortida w1
Solución: x
Taula de sortides (estat 110): sortida w0
Solución: x
Taula de sortides (estat 111): sortida w1
Solución: x
Taula de sortides (estat 111): sortida w0
Solución: x
Taula transicions: estat 011, entrada 00 -> q2+
Solución: 0
Taula transicions: estat 011, entrada 00 -> q1+
Solución: 0
Taula transicions: estat 011, entrada 00 -> q0+
Solución: 1
Taula transicions: estat 011, entrada 01 -> q2+
Solución: 0
Taula transicions: estat 011, entrada 01 -> q1+
Solución: 1
Taula transicions: estat 011, entrada 01 -> q0+
Solución: 0
Taula transicions: estat 011, entrada 10 -> q2+
Solución: 1
Taula transicions: estat 011, entrada 10 -> q1+
Solución: 0
Taula transicions: estat 011, entrada 10 -> q0+
Solución: 0
Taula transicions: estat 011, entrada 11 -> q2+
Solución: 0
Taula transicions: estat 011, entrada 11 -> q1+
Solución: 1
Taula transicions: estat 011, entrada 11 -> q0+
Solución: 1
Taula transicions: estat 100, entrada 00 -> q2+
Solución: 0
Taula transicions: estat 100, entrada 00 -> q1+
Solución: 1
Taula transicions: estat 100, entrada 00 -> q0+
Solución: 1
Taula transicions: estat 100, entrada 01 -> q2+
Solución: 0
Taula transicions: estat 100, entrada 01 -> q1+
Solución: 0
Taula transicions: estat 100, entrada 01 -> q0+
Solución: 1
Taula transicions: estat 100, entrada 10 -> q2+
Solución: 0
Taula transicions: estat 100, entrada 10 -> q1+
Solución: 1
Taula transicions: estat 100, entrada 10 -> q0+
Solución: 1
Taula transicions: estat 100, entrada 11 -> q2+
Solución: 0
Taula transicions: estat 100, entrada 11 -> q1+
Solución: 0
Taula transicions: estat 100, entrada 11 -> q0+
Solución: 1
q2 q1 q0 al Cicle 1
Solución: 100
q2 q1 q0 al Cicle 2
Solución: 011
q2 q1 q0 al Cicle 3
Solución: 010
q2 q1 q0 al Cicle 4
Solución: 100
q2 q1 q0 al Cicle 5
Solución: 011
q2 q1 q0 al Cicle 6
Solución: 100
q2 q1 q0 al Cicle 7
Solución: 001
q2 q1 q0 al Cicle 8
Solución: 011
w1 w0 al Cicle 0
Solución: 11
w1 w0 al Cicle 1
Solución: 11
w1 w0 al Cicle 2
Solución: 00
w1 w0 al Cicle 3
Solución: 01
w1 w0 al Cicle 4
Solución: 11
w1 w0 al Cicle 5
Solución: 00
w1 w0 al Cicle 6
Solución: 11
w1 w0 al Cicle 7
Solución: 10
w1 w0 al Cicle 8
Solución: 00
