Pregunta 9 · Física UPC 2021

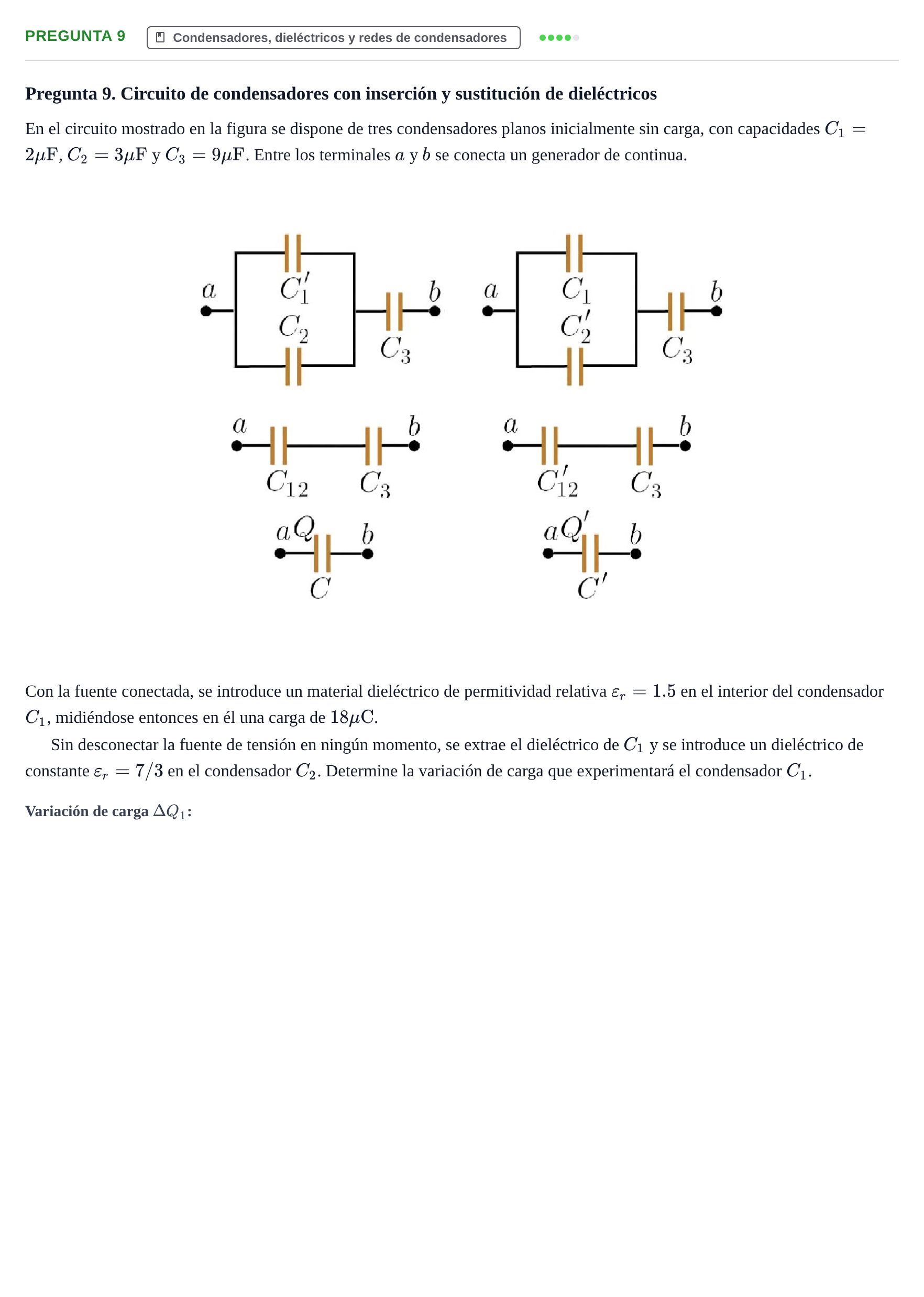

Pregunta 9. Circuito de condensadores con inserción y sustitución de dieléctricos

En el circuito mostrado en la figura se dispone de tres condensadores planos inicialmente sin carga, con capacidades $C_1 = 2\text{ }\mu\text{F}$, $C_2 = 3\text{ }\mu\text{F}$ y $C_3 = 9\text{ }\mu\text{F}$. Entre los terminales $a$ y $b$ se conecta un generador de continua.

Con la fuente conectada, se introduce un material dieléctrico de permitividad relativa $\varepsilon_r = 1.5$ en el interior del condensador $C_1$, midiéndose entonces en él una carga de $18\text{ }\mu\text{C}$.

Sin desconectar la fuente de tensión en ningún momento, se extrae el dieléctrico de $C_1$ y se introduce un dieléctrico de constante $\varepsilon_r = 7/3$ en el condensador $C_2$. Determine la variación de carga que experimentará el condensador $C_1$.
