Problema 1. Reaccions en un pòrtic articulat

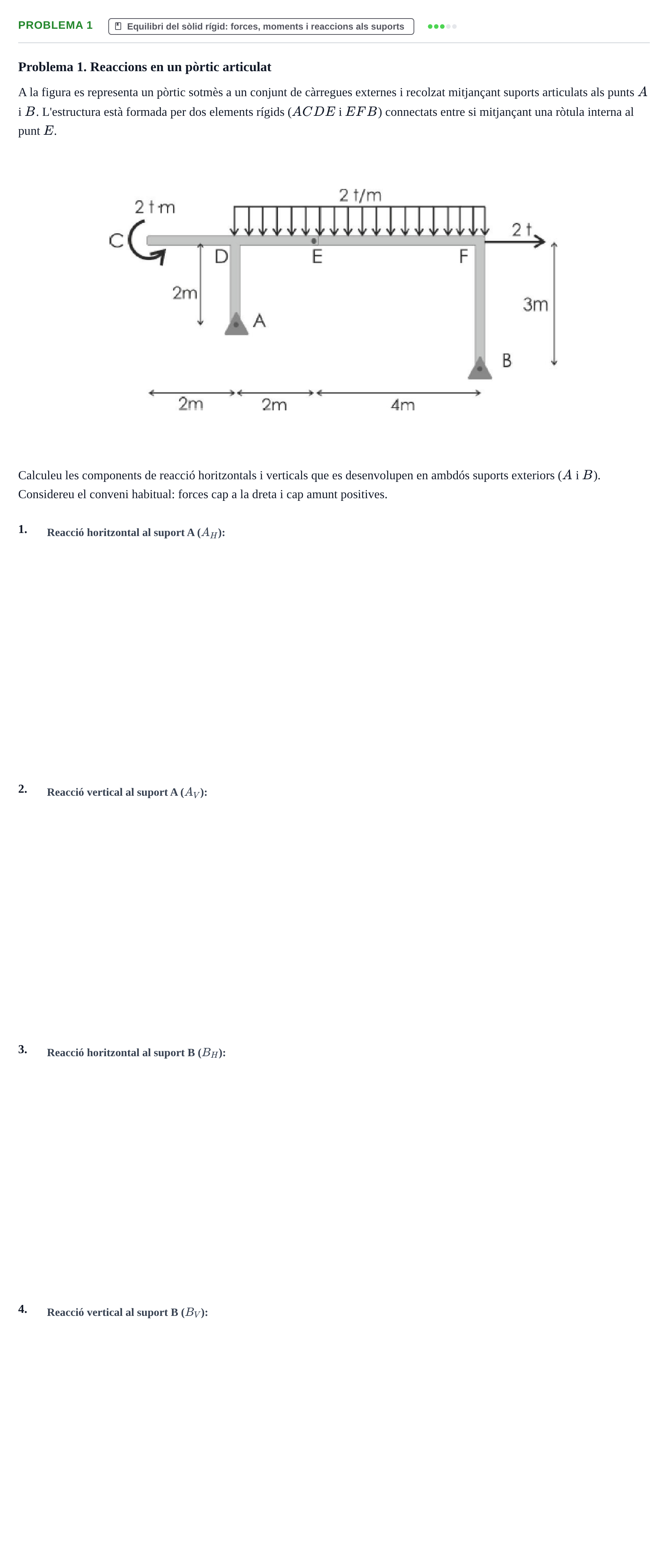

A la figura es representa un pòrtic sotmès a un conjunt de càrregues externes i recolzat mitjançant suports articulats als punts $A$ i $B$. L'estructura està formada per dos elements rígids ($ACDE$ i $EFB$) connectats entre si mitjançant una ròtula interna al punt $E$.

Calculeu les components de reacció horitzontals i verticals que es desenvolupen en ambdós suports exteriors ($A$ i $B$). Considereu el conveni habitual: forces cap a la dreta i cap amunt positives.

1.

2.

3.

4.
