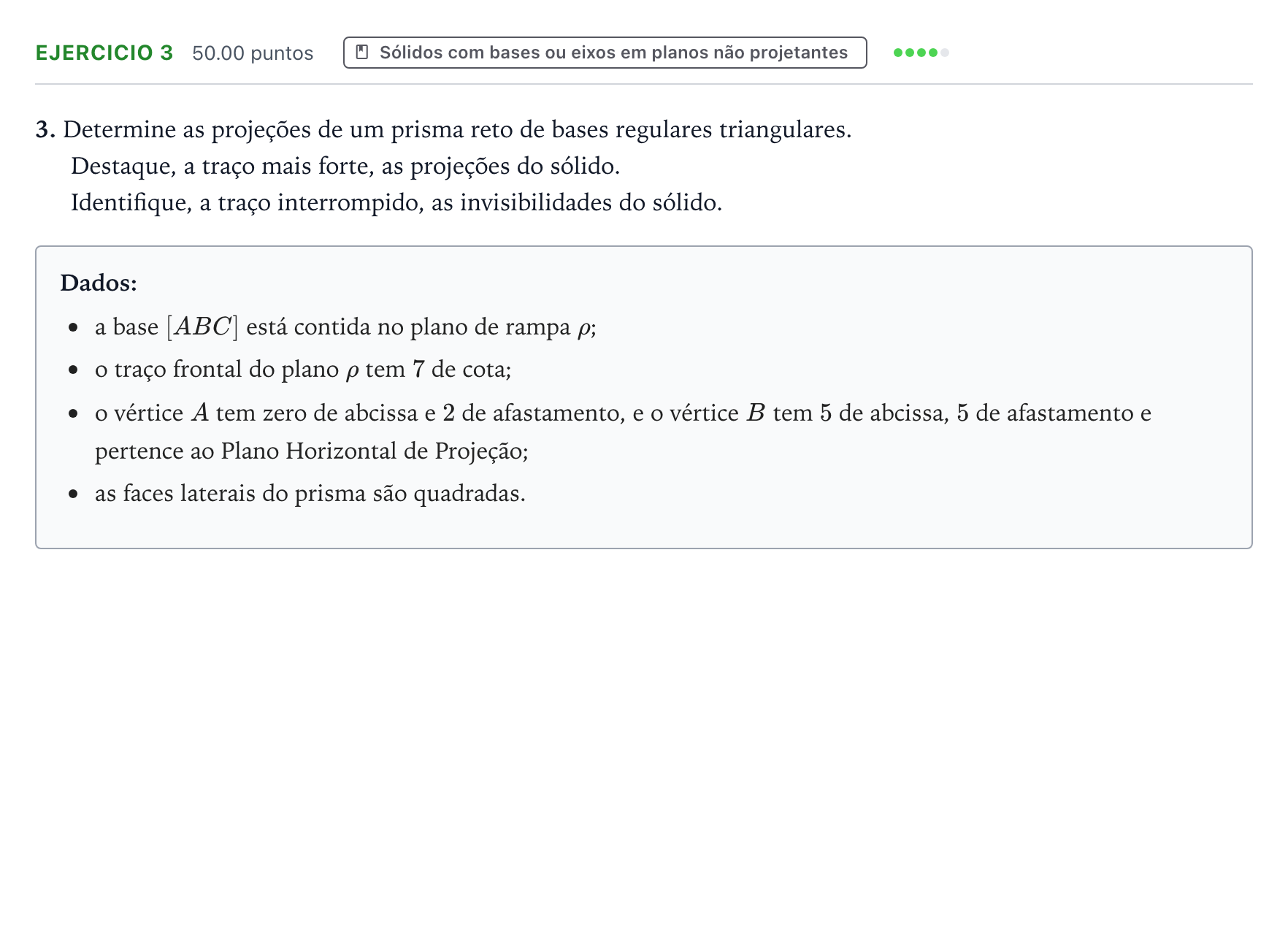

Exercício 3 · Exame Nacional Geometria Descritiva A 1.ª fase 2026

3. Determine as projeções de um prisma reto de bases regulares triangulares.

Destaque, a traço mais forte, as projeções do sólido.

Identifique, a traço interrompido, as invisibilidades do sólido.

Dados:

a base $[ABC]$ está contida no plano de rampa $\rho$;

o traço frontal do plano $\rho$ tem $7$ de cota;

o vértice $A$ tem zero de abcissa e $2$ de afastamento, e o vértice $B$ tem $5$ de abcissa, $5$ de afastamento e pertence ao Plano Horizontal de Projeção;

as faces laterais do prisma são quadradas.
