Exercício 2 · Exame Nacional Geometria Descritiva A 2.ª fase 2023
Tema: Sólidos com bases ou eixos em planos não projetantes · Do exame 2.ª fase (2023)
Enunciado

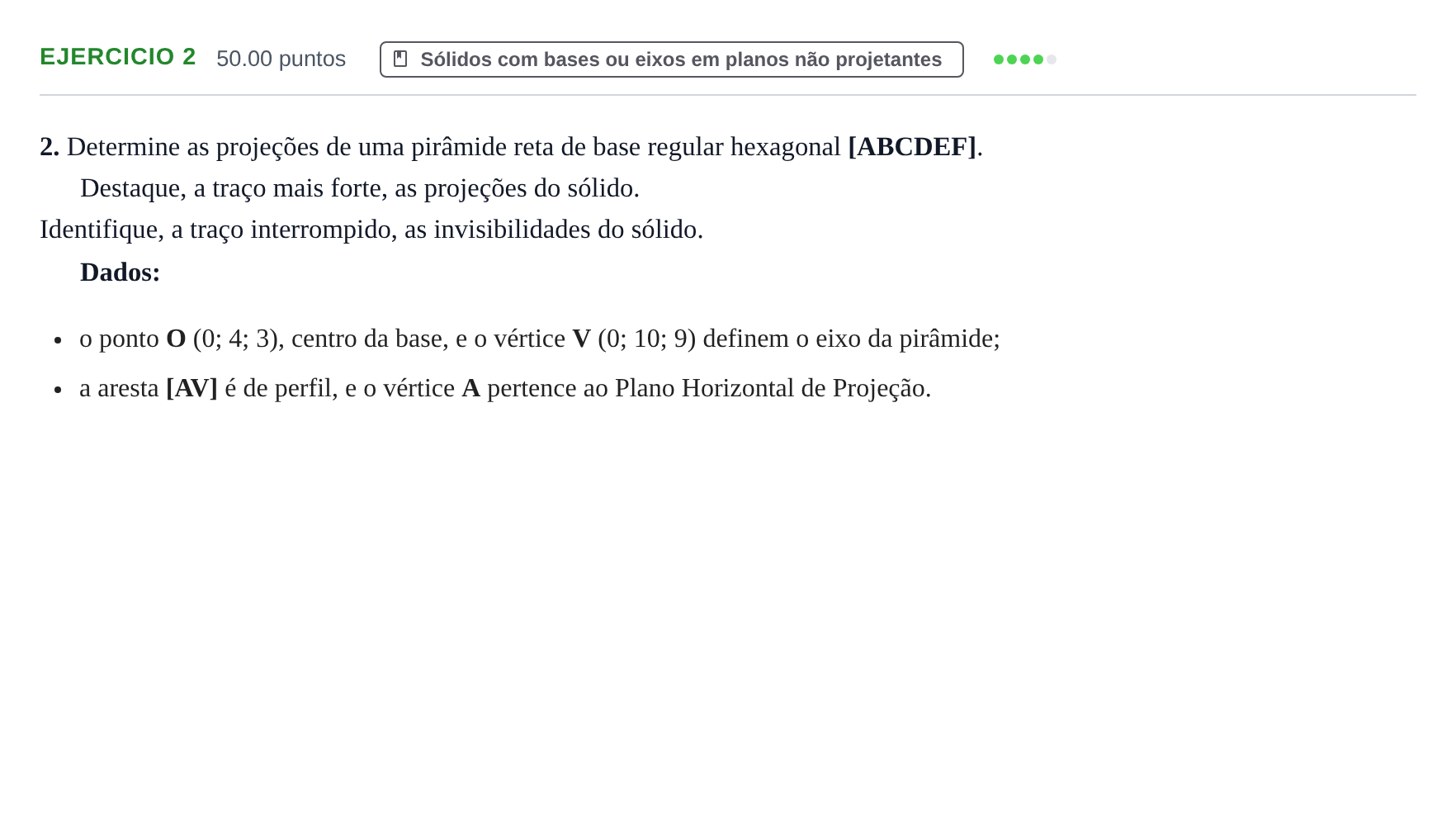

2. Determine as projeções de uma pirâmide reta de base regular hexagonal [ABCDEF].
Destaque, a traço mais forte, as projeções do sólido.
Identifique, a traço interrompido, as invisibilidades do sólido.
Dados:
o ponto O (0; 4; 3), centro da base, e o vértice V (0; 10; 9) definem o eixo da pirâmide;
a aresta [AV] é de perfil, e o vértice A pertence ao Plano Horizontal de Projeção.
Resolução
Segundo os critérios oficiais de classificação
2. Determine as projeções de uma pirâmide reta de base regular hexagonal [ABCDEF].
Resposta: Desenho geométrico com as projeções horizontal e frontal da pirâmide hexagonal, com arestas visíveis a traço contínuo forte e arestas invisíveis a traço interrompido.
