Exercício 3 · Exame Nacional Geometria Descritiva A 1.ª fase 2025
Tema: Sólidos com bases ou eixos em planos não projetantes · Do exame 1.ª fase (2025)

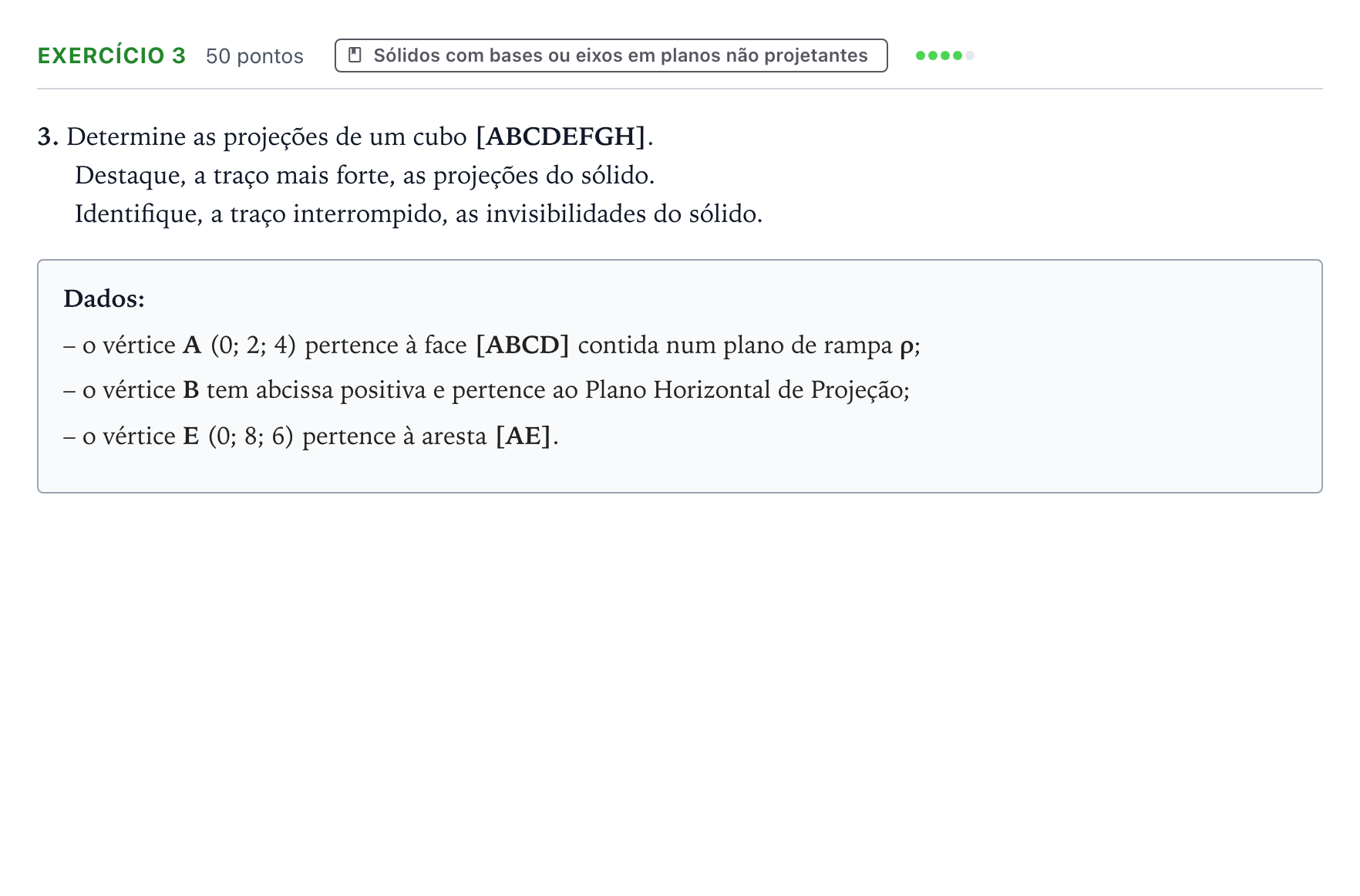

Enunciado
3. Determine as projeções de um cubo [ABCDEFGH].
Destaque, a traço mais forte, as projeções do sólido.
Identifique, a traço interrompido, as invisibilidades do sólido.
Dados:
– o vértice A (0; 2; 4) pertence à face [ABCD] contida num plano de rampa ρ;
– o vértice B tem abcissa positiva e pertence ao Plano Horizontal de Projeção;
– o vértice E (0; 8; 6) pertence à aresta [AE].
Resolução
Segundo os critérios oficiais de classificação
3. Determine as projeções de um cubo [ABCDEFGH].
Resposta: Representação rigorosa das projeções horizontal e frontal do cubo [ABCDEFGH], respeitando visibilidades e invisibilidades.
