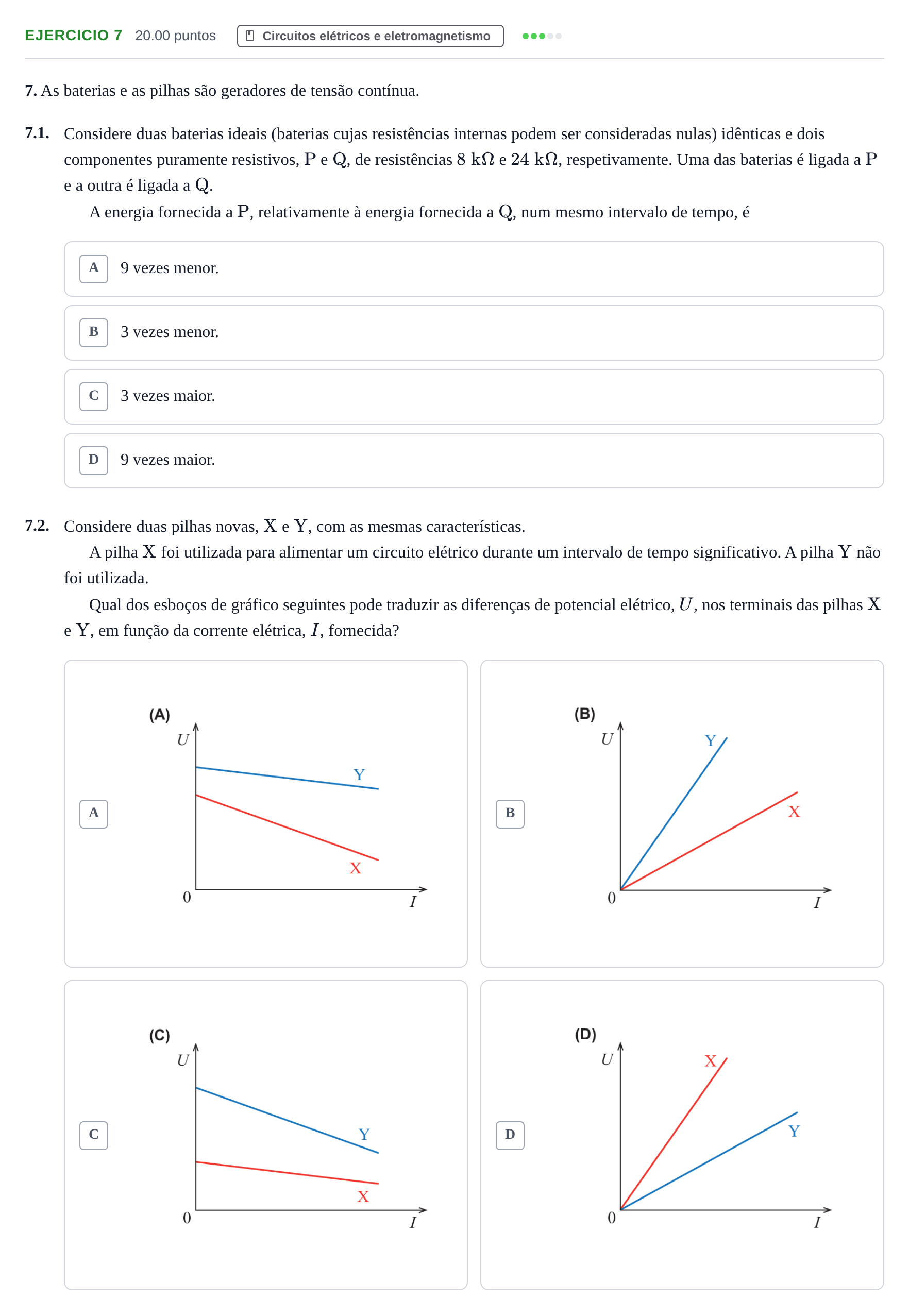

Exercício 7 · Exame Nacional Física e Química A 2.ª fase 2021

7. As baterias e as pilhas são geradores de tensão contínua.

7.1.

Considere duas baterias ideais (baterias cujas resistências internas podem ser consideradas nulas) idênticas e dois componentes puramente resistivos, $\text{P}$ e $\text{Q}$, de resistências $8\text{ k}\Omega$ e $24\text{ k}\Omega$, respetivamente. Uma das baterias é ligada a $\text{P}$ e a outra é ligada a $\text{Q}$.

A energia fornecida a $\text{P}$, relativamente à energia fornecida a $\text{Q}$, num mesmo intervalo de tempo, é

7.2.

Considere duas pilhas novas, $\text{X}$ e $\text{Y}$, com as mesmas características.

A pilha $\text{X}$ foi utilizada para alimentar um circuito elétrico durante um intervalo de tempo significativo. A pilha $\text{Y}$ não foi utilizada.

Qual dos esboços de gráfico seguintes pode traduzir as diferenças de potencial elétrico, $U$, nos terminais das pilhas $\text{X}$ e $\text{Y}$, em função da corrente elétrica, $I$, fornecida?

A

B

C

D
