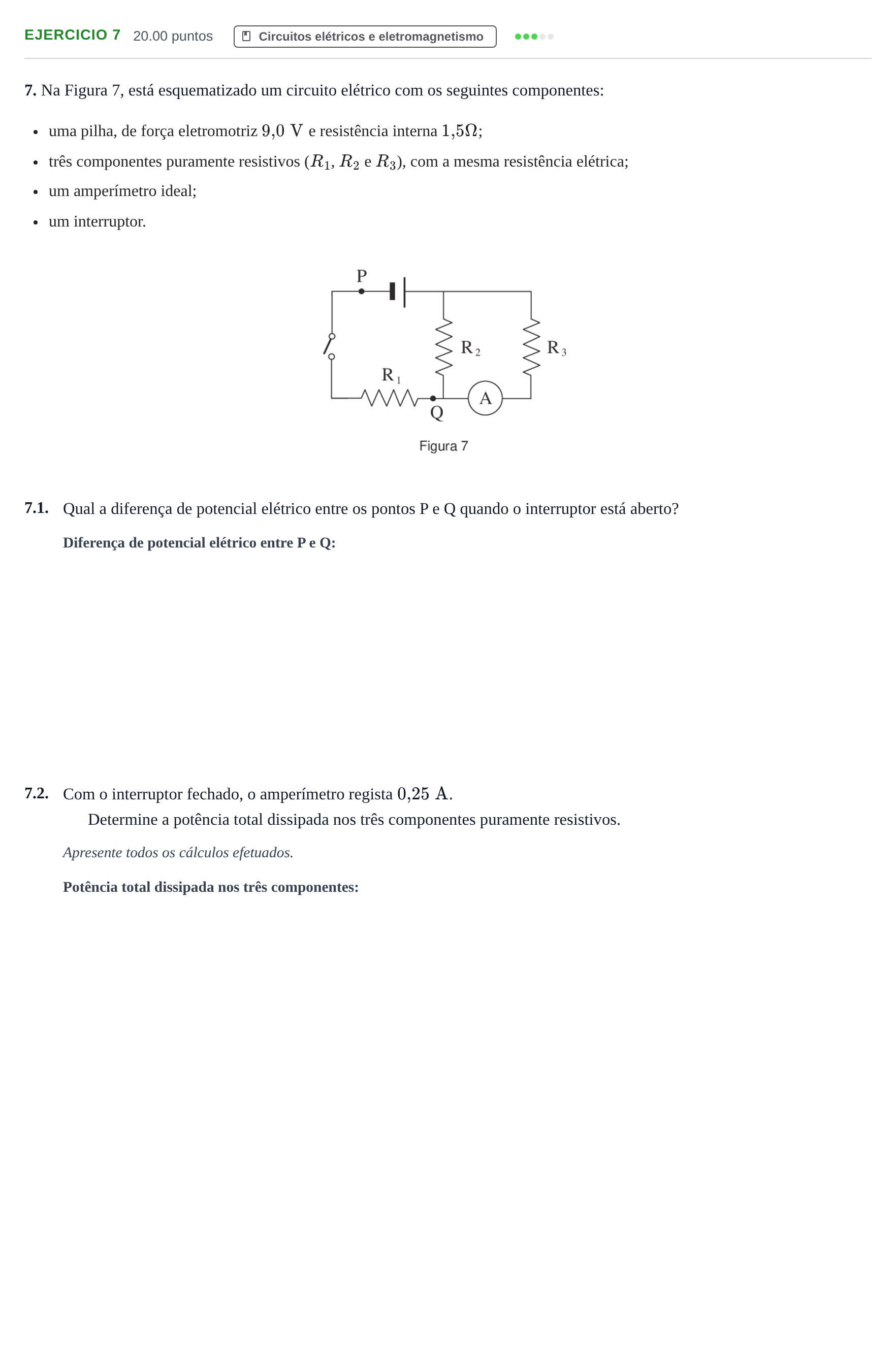

Exercício 7 · Exame Nacional Física e Química A Época especial 2021

7. Na Figura 7, está esquematizado um circuito elétrico com os seguintes componentes:

uma pilha, de força eletromotriz $9{,}0\text{ V}$ e resistência interna $1{,}5\ \Omega$;

três componentes puramente resistivos ($R_1$, $R_2$ e $R_3$), com a mesma resistência elétrica;

um amperímetro ideal;

um interruptor.

7.1.

Qual a diferença de potencial elétrico entre os pontos P e Q quando o interruptor está aberto?

7.2.

Com o interruptor fechado, o amperímetro regista $0{,}25\text{ A}$.

Determine a potência total dissipada nos três componentes puramente resistivos.

Apresente todos os cálculos efetuados.
