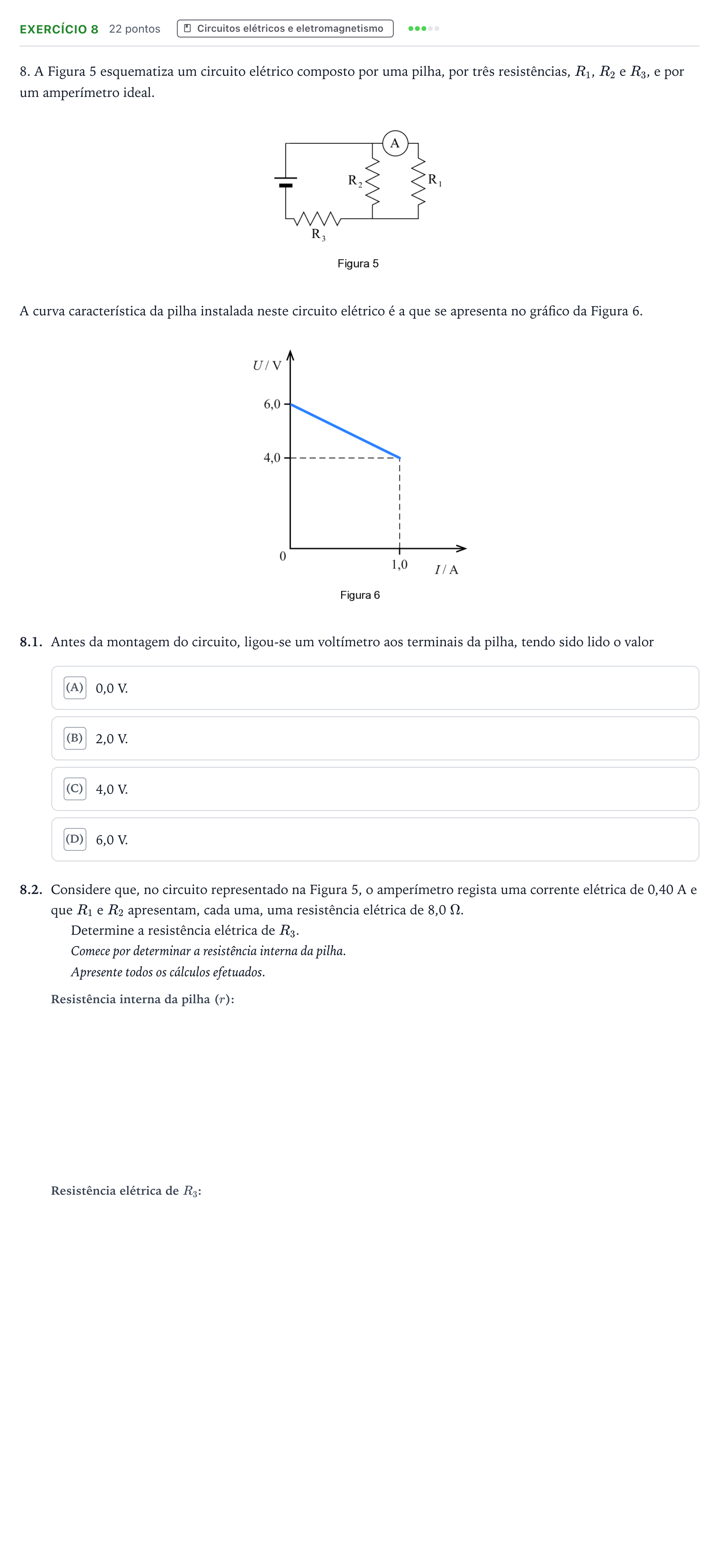

Exercício 8 · Exame Nacional Física e Química A 2.ª fase 2026

8. A Figura 5 esquematiza um circuito elétrico composto por uma pilha, por três resistências, $R_1$, $R_2$ e $R_3$, e por um amperímetro ideal.

A curva característica da pilha instalada neste circuito elétrico é a que se apresenta no gráfico da Figura 6.

8.1.

Antes da montagem do circuito, ligou-se um voltímetro aos terminais da pilha, tendo sido lido o valor

()

8.2.

Considere que, no circuito representado na Figura 5, o amperímetro regista uma corrente elétrica de 0,40 A e que $R_1$ e $R_2$ apresentam, cada uma, uma resistência elétrica de 8,0 $\Omega$.

Determine a resistência elétrica de $R_3$.

Comece por determinar a resistência interna da pilha.

Apresente todos os cálculos efetuados.
