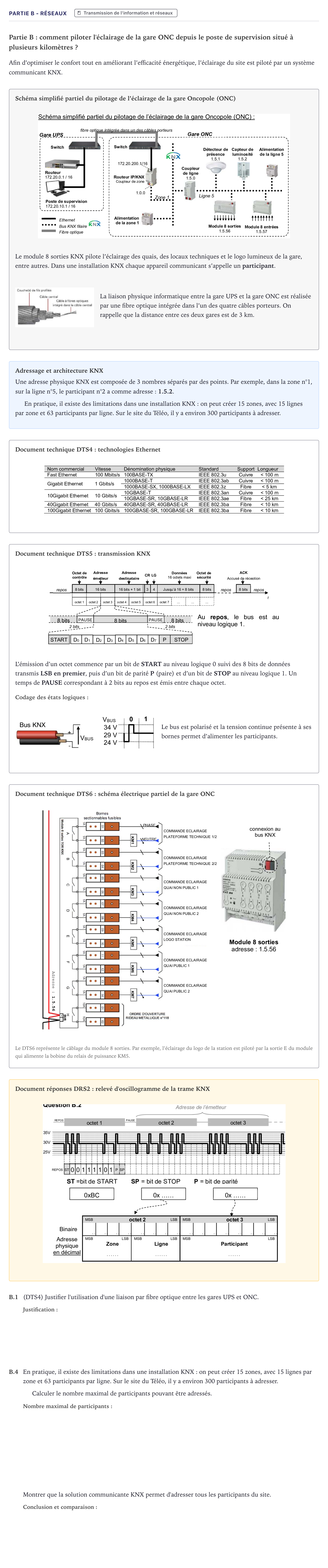

Partie B - Réseaux · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2024

Partie B: comment piloter l'éclairage de la gare ONC depuis le poste de supervision situé à plusieurs kilomètres ?

Afin d’optimiser le confort tout en améliorant l’efficacité énergétique, l’éclairage du site est piloté par un système communicant KNX.

Schéma simplifié partiel du pilotage de l’éclairage de la gare Oncopole (ONC)

Le module 8 sorties KNX pilote l’éclairage des quais, des locaux techniques et le logo lumineux de la gare, entre autres. Dans une installation KNX chaque appareil communicant s’appelle un participant.

La liaison physique informatique entre la gare UPS et la gare ONC est réalisée par une fibre optique intégrée dans l’un des quatre câbles porteurs. On rappelle que la distance entre ces deux gares est de 3 km.

Adressage et architecture KNX

Une adresse physique KNX est composée de 3 nombres séparés par des points. Par exemple, dans la zone n°1, sur la ligne n°5, le participant n°2 a comme adresse: 1.5.2.

En pratique, il existe des limitations dans une installation KNX: on peut créer 15 zones, avec 15 lignes par zone et 63 participants par ligne. Sur le site du Téléo, il y a environ 300 participants à adresser.

Document technique DTS4: technologies Ethernet

Document technique DTS5: transmission KNX

L’émission d’un octet commence par un bit de START au niveau logique 0 suivi des 8 bits de données transmis LSB en premier, puis d’un bit de parité P (paire) et d’un bit de STOP au niveau logique 1. Un temps de PAUSE correspondant à 2 bits au repos est émis entre chaque octet.

Codage des états logiques:

Le bus est polarisé et la tension continue présente à ses bornes permet d’alimenter les participants.

Document technique DTS6: schéma électrique partiel de la gare ONC

Le DTS6 représente le câblage du module 8 sorties. Par exemple, l’éclairage du logo de la station est piloté par la sortie E du module qui alimente la bobine du relais de puissance KM5.

Document réponses DRS2: relevé d'oscillogramme de la trame KNX

B.1

(DTS4) Justifier l'utilisation d'une liaison par fibre optique entre les gares UPS et ONC.

B.4

En pratique, il existe des limitations dans une installation KNX: on peut créer 15 zones, avec 15 lignes par zone et 63 participants par ligne. Sur le site du Téléo, il y a environ 300 participants à adresser.

Calculer le nombre maximal de participants pouvant être adressés.

Montrer que la solution communicante KNX permet d'adresser tous les participants du site.
