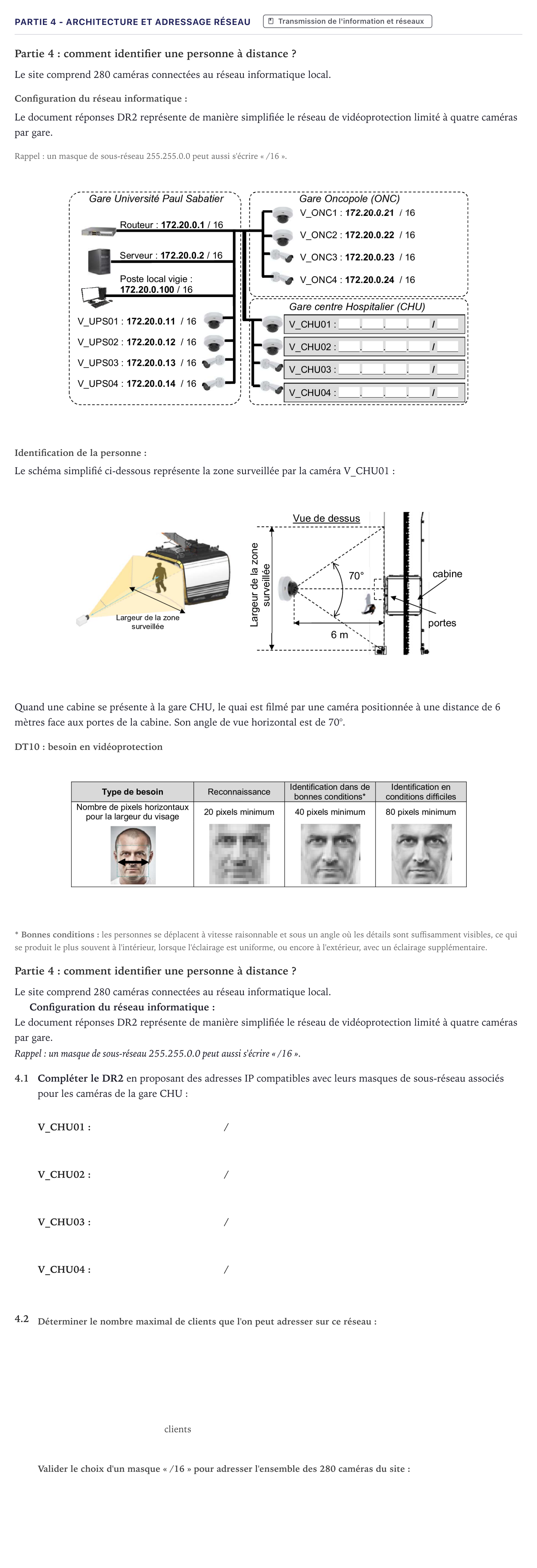

Partie 4 - Architecture et adressage réseau · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2024

Partie 4: comment identifier une personne à distance ?

Le site comprend 280 caméras connectées au réseau informatique local.

Configuration du réseau informatique:

Le document réponses DR2 représente de manière simplifiée le réseau de vidéoprotection limité à quatre caméras par gare.

Rappel: un masque de sous-réseau 255.255.0.0 peut aussi s'écrire « /16 ».

Identification de la personne:

Le schéma simplifié ci-dessous représente la zone surveillée par la caméra V_CHU01:

Quand une cabine se présente à la gare CHU, le quai est filmé par une caméra positionnée à une distance de 6 mètres face aux portes de la cabine. Son angle de vue horizontal est de 70°.

DT10: besoin en vidéoprotection

* Bonnes conditions: les personnes se déplacent à vitesse raisonnable et sous un angle où les détails sont suffisamment visibles, ce qui se produit le plus souvent à l'intérieur, lorsque l'éclairage est uniforme, ou encore à l'extérieur, avec un éclairage supplémentaire.

Partie 4: comment identifier une personne à distance ?

Le site comprend 280 caméras connectées au réseau informatique local.

Configuration du réseau informatique:

Le document réponses DR2 représente de manière simplifiée le réseau de vidéoprotection limité à quatre caméras par gare.

Rappel: un masque de sous-réseau 255.255.0.0 peut aussi s'écrire « /16 ».

4.1

Compléter le DR2 en proposant des adresses IP compatibles avec leurs masques de sous-réseau associés pour les caméras de la gare CHU:

V_CHU01:

/

V_CHU02:

/

V_CHU03:

/

V_CHU04:

/

4.2

clients
