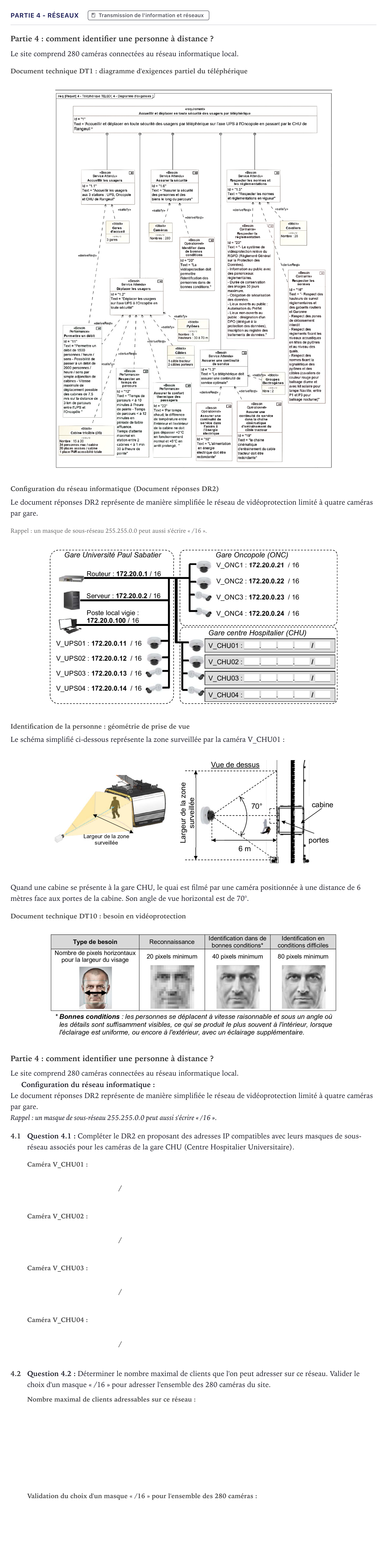

Partie 4 - Réseaux · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2024

Partie 4: comment identifier une personne à distance ?

Le site comprend 280 caméras connectées au réseau informatique local.

Document technique DT1: diagramme d'exigences partiel du téléphérique

Configuration du réseau informatique (Document réponses DR2)

Le document réponses DR2 représente de manière simplifiée le réseau de vidéoprotection limité à quatre caméras par gare.

Rappel: un masque de sous-réseau 255.255.0.0 peut aussi s'écrire « /16 ».

Identification de la personne: géométrie de prise de vue

Le schéma simplifié ci-dessous représente la zone surveillée par la caméra V_CHU01:

Quand une cabine se présente à la gare CHU, le quai est filmé par une caméra positionnée à une distance de 6 mètres face aux portes de la cabine. Son angle de vue horizontal est de 70°.

Document technique DT10: besoin en vidéoprotection

Partie 4: comment identifier une personne à distance ?

Le site comprend 280 caméras connectées au réseau informatique local.

Configuration du réseau informatique:

Le document réponses DR2 représente de manière simplifiée le réseau de vidéoprotection limité à quatre caméras par gare.

Rappel: un masque de sous-réseau 255.255.0.0 peut aussi s'écrire « /16 ».

4.1

Question 4.1: Compléter le DR2 en proposant des adresses IP compatibles avec leurs masques de sous-réseau associés pour les caméras de la gare CHU (Centre Hospitalier Universitaire).

/

/

/

/

4.2

Question 4.2: Déterminer le nombre maximal de clients que l'on peut adresser sur ce réseau. Valider le choix d'un masque « /16 » pour adresser l'ensemble des 280 caméras du site.
