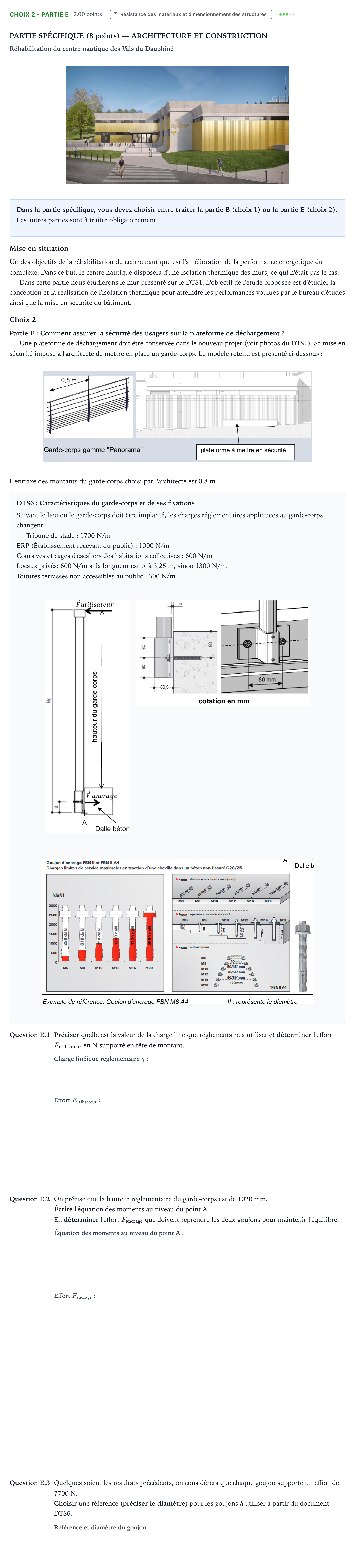

Exercice Choix 2 - Partie E · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - AC 2021

PARTIE SPÉCIFIQUE (8 points) — ARCHITECTURE ET CONSTRUCTION

Réhabilitation du centre nautique des Vals du Dauphiné

Dans la partie spécifique, vous devez choisir entre traiter la partie B (choix 1) ou la partie E (choix 2).

Les autres parties sont à traiter obligatoirement.

Mise en situation

Un des objectifs de la réhabilitation du centre nautique est l'amélioration de la performance énergétique du complexe. Dans ce but, le centre nautique disposera d'une isolation thermique des murs, ce qui n'était pas le cas.

Dans cette partie nous étudierons le mur présenté sur le DTS1. L'objectif de l'étude proposée est d'étudier la conception et la réalisation de l'isolation thermique pour atteindre les performances voulues par le bureau d'études ainsi que la mise en sécurité du bâtiment.

Choix 2

Partie E: Comment assurer la sécurité des usagers sur la plateforme de déchargement ?

Une plateforme de déchargement doit être conservée dans le nouveau projet (voir photos du DTS1). Sa mise en sécurité impose à l'architecte de mettre en place un garde-corps. Le modèle retenu est présenté ci-dessous:

L'entraxe des montants du garde-corps choisi par l'architecte est 0,8 m.

DTS6: Caractéristiques du garde-corps et de ses fixations

Suivant le lieu où le garde-corps doit être implanté, les charges réglementaires appliquées au garde-corps changent:

Tribune de stade: 1700 N/m

ERP (Établissement recevant du public): 1000 N/m

Coursives et cages d'escaliers des habitations collectives: 600 N/m

Locaux privés: 600 N/m si la longueur est > à 3,25 m, sinon 1300 N/m.

Toitures terrasses non accessibles au public: 300 N/m.

Question E.1

Préciser quelle est la valeur de la charge linéique réglementaire à utiliser et déterminer l'effort $F_{\text{utilisateur}}$ en N supporté en tête de montant.

Question E.2

On précise que la hauteur réglementaire du garde-corps est de 1020 mm.

Écrire l'équation des moments au niveau du point A.

En déterminer l'effort $F_{\text{ancrage}}$ que doivent reprendre les deux goujons pour maintenir l'équilibre.

Question E.3

Quelques soient les résultats précédents, on considérera que chaque goujon supporte un effort de 7700 N.

Choisir une référence ( préciser le diamètre) pour les goujons à utiliser à partir du document DTS6.
