Partie spécifique - Partie A (Flux d'énergie) · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - EE 2021

Thème : Flux matière-énergie-information et diagrammes de blocs internes · Tiré du sujet Métropole France remplacement - Energies et Environnement (EE) (2021)

Énoncé

Mise en situation

La chaudière à granulés est composée de 4 chaines de puissance électrique (le ventilateur d'extraction des fumées, la vis de dosage, la vis de sécurité et la vis de décendrage) et d'une chaine d'information, permettant de gérer le fonctionnement. Ces éléments ont besoin d'énergie électrique pour fonctionner. Cette énergie électrique est fournie par le réseau EDF.

Il est donc important de pouvoir évaluer la consommation électrique de la chaudière et d'évaluer son efficacité énergétique.

La chaudière à granulés est dépendante de l'électricité pour fonctionner. En cas de coupure de courant (fréquent dans certaines régions en hiver), la chaudière ne peut donc pas fonctionner. Afin d'assurer la continuité du chauffage en cas de coupure de courant, il semble intéressant d'installer une alimentation électrique de secours.

Schéma de la chaudière à granulés avec ses éléments numérotés (1 à 11)

Travail demandé

Partie A: Quelle est la consommation énergétique de la chaine de puissance liée à la vis de dosage ?

La vis de dosage fait partie du système de transfert des granulés. Ce système permet de transférer les granulés du « stockage journalier » jusque dans la chambre de combustion.

Diagramme BDD (SysML) du système de transfert des granulés de bois, avec les blocs Vis de dosage et Vis anti-retour de flamme et leurs composants

Question A.1 (Document réponse DRS1): Sur le diagramme I.B.D. du document réponse DRS1, repasser en bleu le flux d'énergie circulant lors du fonctionnement de la vis de dosage.

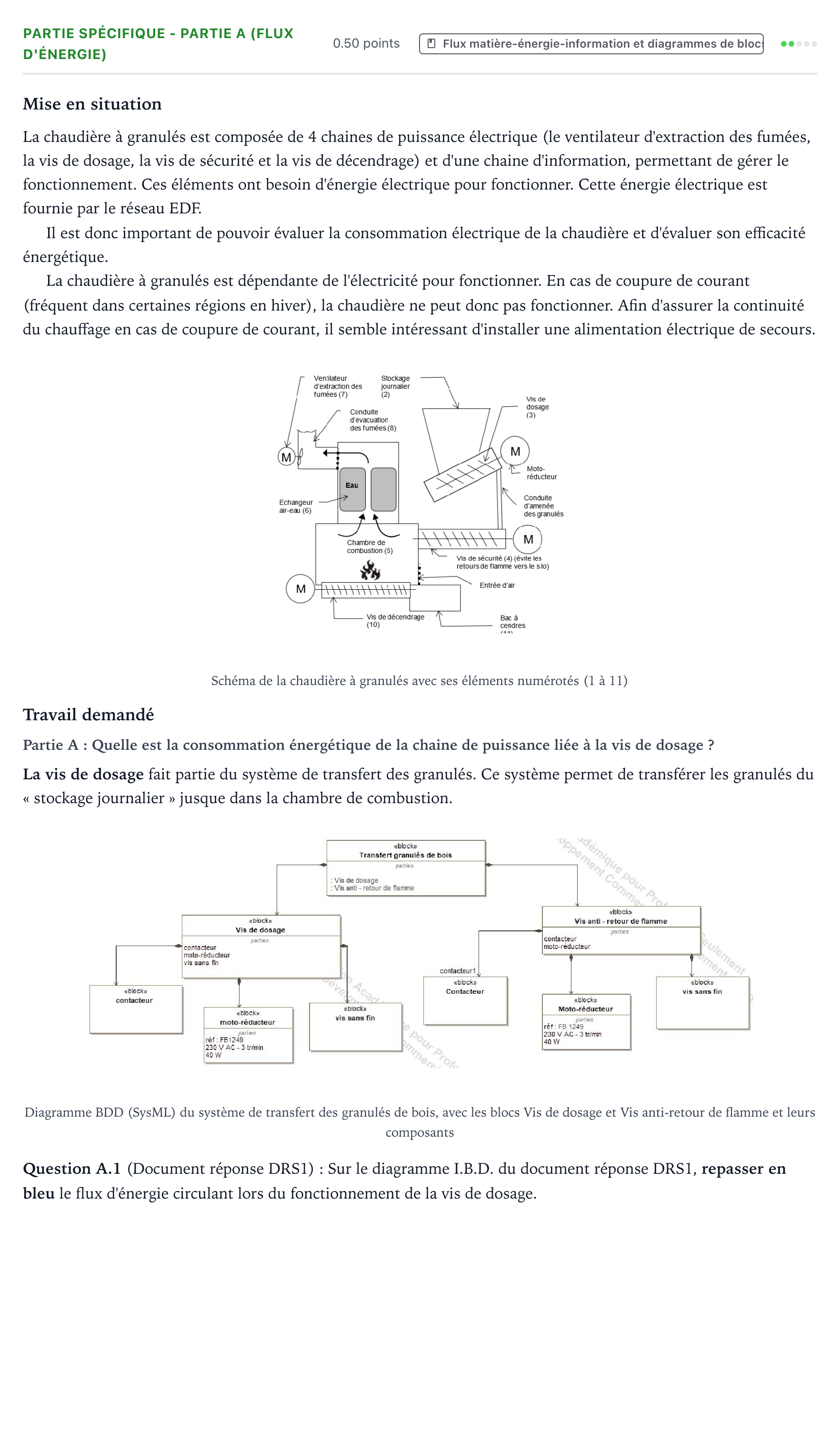

Énoncé: Partie spécifique - Partie A (Flux d'énergie) · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - EE 2021

Corrigé

Corrigé établi d’après les éléments de correction officiels

Question A.1 : Sur le diagramme I.B.D. du document réponse DRS1, repasser en bleu le flux d'énergie circulant lors du fonctionnement de la vis de dosage.

Réponse : Le tracé bleu parcourt la chaîne d'énergie de la vis de dosage : - Entrée « 230 V AC » vers le « contacteur » du bloc « Vis de dosage » ; - Liaison « Energie électrique 230 V AC » entre le « contacteur » et le « moto-réducteur » ; - Liaison « Energie mécanique de rotation » entre le « moto-réducteur » et la « vis sans fin ».
