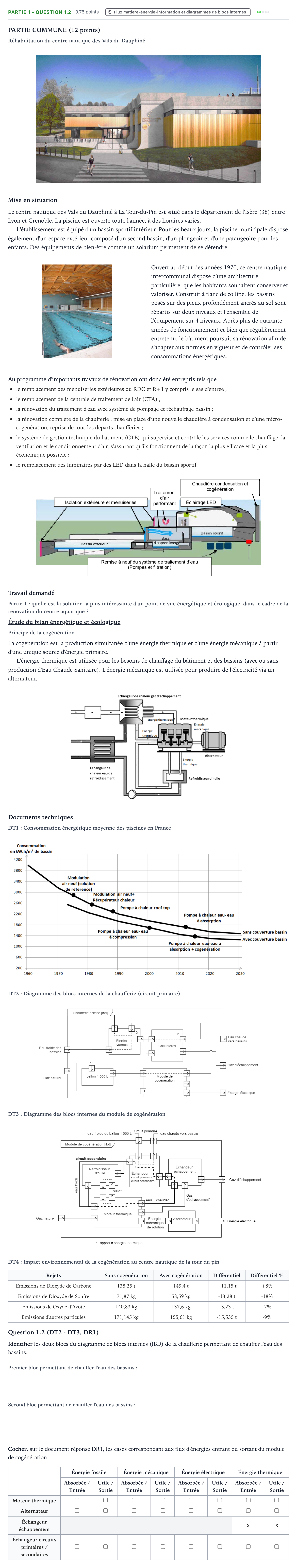

Partie 1 - Question 1.2 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - SIN 2021

PARTIE COMMUNE (12 points)

Réhabilitation du centre nautique des Vals du Dauphiné

Mise en situation

Le centre nautique des Vals du Dauphiné à La Tour-du-Pin est situé dans le département de l'Isère (38) entre Lyon et Grenoble. La piscine est ouverte toute l'année, à des horaires variés.

L'établissement est équipé d'un bassin sportif intérieur. Pour les beaux jours, la piscine municipale dispose également d'un espace extérieur composé d'un second bassin, d'un plongeoir et d'une pataugeoire pour les enfants. Des équipements de bien-être comme un solarium permettent de se détendre.

Ouvert au début des années 1970, ce centre nautique intercommunal dispose d'une architecture particulière, que les habitants souhaitent conserver et valoriser. Construit à flanc de colline, les bassins posés sur des pieux profondément ancrés au sol sont répartis sur deux niveaux et l'ensemble de l'équipement sur 4 niveaux. Après plus de quarante années de fonctionnement et bien que régulièrement entretenu, le bâtiment poursuit sa rénovation afin de s'adapter aux normes en vigueur et de contrôler ses consommations énergétiques.

Au programme d'importants travaux de rénovation ont donc été entrepris tels que:

le remplacement des menuiseries extérieures du RDC et R+1 y compris le sas d'entrée;

le remplacement de la centrale de traitement de l'air (CTA);

la rénovation du traitement d'eau avec système de pompage et réchauffage bassin;

la rénovation complète de la chaufferie: mise en place d'une nouvelle chaudière à condensation et d'une micro-cogénération, reprise de tous les départs chaufferies;

le système de gestion technique du bâtiment (GTB) qui supervise et contrôle les services comme le chauffage, la ventilation et le conditionnement d'air, s'assurant qu'ils fonctionnent de la façon la plus efficace et la plus économique possible;

le remplacement des luminaires par des LED dans la halle du bassin sportif.

Travail demandé

Partie 1: quelle est la solution la plus intéressante d'un point de vue énergétique et écologique, dans le cadre de la rénovation du centre aquatique ?

Étude du bilan énergétique et écologique

Principe de la cogénération

La cogénération est la production simultanée d'une énergie thermique et d'une énergie mécanique à partir d'une unique source d'énergie primaire.

L'énergie thermique est utilisée pour les besoins de chauffage du bâtiment et des bassins (avec ou sans production d'Eau Chaude Sanitaire). L'énergie mécanique est utilisée pour produire de l'électricité via un alternateur.

Documents techniques

DT1: Consommation énergétique moyenne des piscines en France

DT2: Diagramme des blocs internes de la chaufferie (circuit primaire)

DT3: Diagramme des blocs internes du module de cogénération

DT4: Impact environnemental de la cogénération au centre nautique de la tour du pin

Rejets · Sans cogénération · Avec cogénération · Différentiel · Différentiel %

Emissions de Dioxyde de Carbone · 138,25 t · 149,4 t · +11,15 t · +8%

Emissions de Dioxyde de Soufre · 71,87 kg · 58,59 kg · -13,28 t · -18%

Emissions de Oxyde d'Azote · 140,83 kg · 137,6 kg · -3,23 t · -2%

Emissions d'autres particules · 171,145 kg · 155,61 kg · -15,535 t · -9%

Question 1.2 (DT2 - DT3, DR1)

Identifier les deux blocs du diagramme de blocs internes (IBD) de la chaufferie permettant de chauffer l'eau des bassins.

Cocher, sur le document réponse DR1, les cases correspondant aux flux d'énergies entrant ou sortant du module de cogénération:

Énergie fossile

Énergie mécanique

Énergie électrique

Énergie thermique

Absorbée / Entrée

Utile / Sortie

Absorbée / Entrée

Utile / Sortie

Absorbée / Entrée

Utile / Sortie

Absorbée / Entrée

Utile / Sortie

Moteur thermique

Alternateur

Échangeur échappement

X

X

Échangeur circuits primaires / secondaires
