Aufgabe 1 b) - Speicher, Zähler und sequenzielle… · Abitur NRW Technik LK · Haupttermin 2023
Thema: Speicher, Zähler und sequenzielle Schaltungen · Aus der Prüfung LK · Haupttermin (2023)

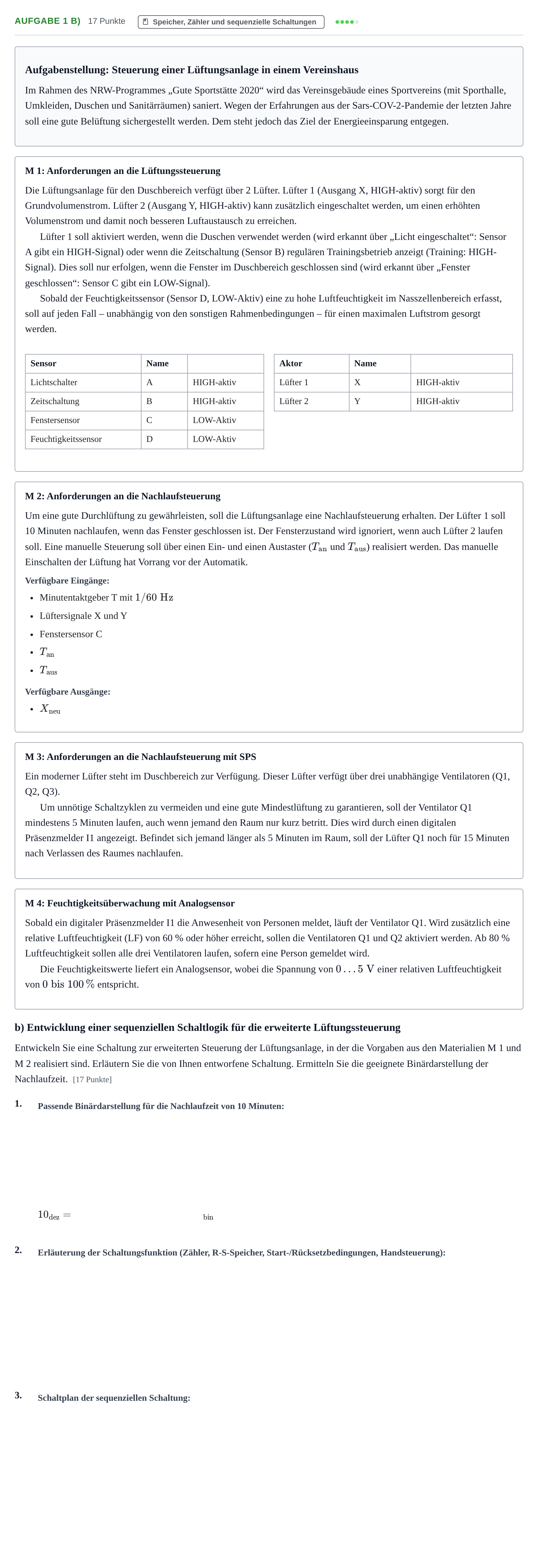

Aufgabenstellung
Aufgabenstellung: Steuerung einer Lüftungsanlage in einem Vereinshaus
Im Rahmen des NRW-Programmes „Gute Sportstätte 2020“ wird das Vereinsgebäude eines Sportvereins (mit Sporthalle, Umkleiden, Duschen und Sanitärräumen) saniert. Wegen der Erfahrungen aus der Sars-COV-2-Pandemie der letzten Jahre soll eine gute Belüftung sichergestellt werden. Dem steht jedoch das Ziel der Energieeinsparung entgegen.
M 1: Anforderungen an die Lüftungssteuerung
Die Lüftungsanlage für den Duschbereich verfügt über 2 Lüfter. Lüfter 1 (Ausgang X, HIGH-aktiv) sorgt für den Grundvolumenstrom. Lüfter 2 (Ausgang Y, HIGH-aktiv) kann zusätzlich eingeschaltet werden, um einen erhöhten Volumenstrom und damit noch besseren Luftaustausch zu erreichen.
Lüfter 1 soll aktiviert werden, wenn die Duschen verwendet werden (wird erkannt über „Licht eingeschaltet“: Sensor A gibt ein HIGH-Signal) oder wenn die Zeitschaltung (Sensor B) regulären Trainingsbetrieb anzeigt (Training: HIGH-Signal). Dies soll nur erfolgen, wenn die Fenster im Duschbereich geschlossen sind (wird erkannt über „Fenster geschlossen“: Sensor C gibt ein LOW-Signal).
Sobald der Feuchtigkeitssensor (Sensor D, LOW-Aktiv) eine zu hohe Luftfeuchtigkeit im Nasszellenbereich erfasst, soll auf jeden Fall – unabhängig von den sonstigen Rahmenbedingungen – für einen maximalen Luftstrom gesorgt werden.
Sensor · Name
Lichtschalter · A · HIGH-aktiv
Zeitschaltung · B · HIGH-aktiv
Fenstersensor · C · LOW-Aktiv
Feuchtigkeitssensor · D · LOW-Aktiv
Aktor · Name
Lüfter 1 · X · HIGH-aktiv
Lüfter 2 · Y · HIGH-aktiv
M 2: Anforderungen an die Nachlaufsteuerung
Um eine gute Durchlüftung zu gewährleisten, soll die Lüftungsanlage eine Nachlaufsteuerung erhalten. Der Lüfter 1 soll 10 Minuten nachlaufen, wenn das Fenster geschlossen ist. Der Fensterzustand wird ignoriert, wenn auch Lüfter 2 laufen soll. Eine manuelle Steuerung soll über einen Ein- und einen Austaster ( und ) realisiert werden. Das manuelle Einschalten der Lüftung hat Vorrang vor der Automatik.
Minutentaktgeber T mit
Lüftersignale X und Y
Fenstersensor C
M 3: Anforderungen an die Nachlaufsteuerung mit SPS
Ein moderner Lüfter steht im Duschbereich zur Verfügung. Dieser Lüfter verfügt über drei unabhängige Ventilatoren (Q1, Q2, Q3).
Um unnötige Schaltzyklen zu vermeiden und eine gute Mindestlüftung zu garantieren, soll der Ventilator Q1 mindestens 5 Minuten laufen, auch wenn jemand den Raum nur kurz betritt. Dies wird durch einen digitalen Präsenzmelder I1 angezeigt. Befindet sich jemand länger als 5 Minuten im Raum, soll der Lüfter Q1 noch für 15 Minuten nach Verlassen des Raumes nachlaufen.
M 4: Feuchtigkeitsüberwachung mit Analogsensor
Sobald ein digitaler Präsenzmelder I1 die Anwesenheit von Personen meldet, läuft der Ventilator Q1. Wird zusätzlich eine relative Luftfeuchtigkeit (LF) von 60 % oder höher erreicht, sollen die Ventilatoren Q1 und Q2 aktiviert werden. Ab 80 % Luftfeuchtigkeit sollen alle drei Ventilatoren laufen, sofern eine Person gemeldet wird.
Die Feuchtigkeitswerte liefert ein Analogsensor, wobei die Spannung von einer relativen Luftfeuchtigkeit von entspricht.
b) Entwicklung einer sequenziellen Schaltlogik für die erweiterte Lüftungssteuerung
Entwickeln Sie eine Schaltung zur erweiterten Steuerung der Lüftungsanlage, in der die Vorgaben aus den Materialien M 1 und M 2 realisiert sind. Erläutern Sie die von Ihnen entworfene Schaltung. Ermitteln Sie die geeignete Binärdarstellung der Nachlaufzeit. [17 Punkte]
1.
2.
3.

Lösung
Nach den offiziellen Korrekturhinweisen
Ermitteln Sie die geeignete Binärdarstellung der Nachlaufzeit.
Lösung: 1010
Erläutern Sie die von Ihnen entworfene Schaltung.
Lösung: Der 4-Bit-Asynchronvorwärtszähler aus J-K-Flipflops (alternative Flipflops sind möglich) zählt bis 10dez (1010bin). Der Zählvorgang wird nur dann gestartet, wenn der Lüfter einmal lief (Speicherung im R-S-Flipflop) und dann nicht mehr läuft. Der Zähler wird deaktiviert (Reset des Zählers und Reset des gespeicherten Startsignals), sobald die 10dez erreicht wurde oder das Fenster bei geringer Luftfeuchtigkeit geöffnet wird. Das im R-S-Flipflop gespeicherte Signal des An-Tasters lässt den Lüfter unabhängig von der vorherigen Schaltung laufen.
Entwickeln Sie eine Schaltung zur erweiterten Steuerung der Lüftungsanlage, in der die Vorgaben aus den Materialien M 1 und M 2 realisiert sind.
Lösung: Der Schaltplan umfasst: - 4-Bit-Asynchronzähler aus vier JK-Flipflops (im T-Modus betrieben, J=K=1), - Takteingang gesteuert über UND-Gatter mit Minutentakt und Freigabesignal, - RS-Flipflop zur Erkennung und Speicherung des Nachlaufstarts, - Logik zur Zähler- und Speicher-Rücksetzung bei (10 dez) sowie bei , - RS-Flipflop für die manuelle Ein-/Aus-Tastung (, ), - abschließendes ODER-Gatter zur Bildung des Gesamtsignals .
